Mô hình động cơ xe hybrid phun xăng lỏng LPI G-162302
Thông tin sản phẩm
| Model sản phẩm |
G-162302 |
| Nhà sản xuất |
Daesung G3- Korea |
Thông số kỹ thuật
Mô hình nhập khẩu từ Hàn Quốc, có CO và CQ gốc kèm theo khi giao hàng
Thông số kỹ thuật
Động cơ lai 1,6 lít, L4 xi lanh, MPI, DOHC, 114HP, LPI (phun xăng lỏng), CVT (Hộp số vô cấp), động cơ điện 15kW, loại FF/động cơ Hyundai Avante hoặc Kia Forte
Linh kiện; Bộ điều khiển lai (HCU), Biến tần (HPCU-MCU, HCU, LDC),ắc quy điện áp cao (HV BATT), hệ thống quản lý ắc quy (BMS).
Hệ thống nhiên liệu, làm mát, nạp và xả của động cơ, bảng điều khiển, cần số,bàn ga, bánh xe, v.v. được lắp đặt.
Vôn kế và ampe kế kỹ thuật số được lắp đặt tại các mạch sạc và xả của động cơ, máy phát điện và ắc quy để giáo dục.
Đây là thiết bị giáo dục giống như xe thực tế để giáo dục chất lượng của hệ thống lai
Có chức năng đào tạo giáo dục kiểm soát tình trạng đầu vào và đầu ra bằng cách cài đặt mô-đun kiểm soát lỗi vào ECU, mạch TCU.
Mô-đun chẩn đoán và kiểm soát lỗi hệ thống DM
- Kiểm soát lỗi cho mạch được thiết lập bằng công tắc.
- Hộp điêu khắc AL, bộ phận kiểm soát lỗi có thể được khóa bằng nắp.
Bằng cách lắp đặt đầu cuối kiểm tra vào mạch, dữ liệu đầu vào và đầu ra có thể được đo và đào tạo thuận tiện bằng đồng hồ vạn năng hoặc máy hiện sóng.
Được cấu thành như một hệ thống hiệu quả cho giáo dục đủ điều kiện kỹ sư ô tô và đào tạo kiểm tra như điều chỉnh động cơ, khí thải, thời điểm đánh lửa, ống nạp, mức chân không, áp suất xi lanh, bộ tản nhiệt, thời điểm, dây curoa quạt, nhiên liệu, dầu, chất điện phân, sạc, mạch chuyển động, v.v.
Chức năng điều khiển điện tử của EOBD và hướng dẫn về hệ thống chẩn đoán và dữ liệu có thể được đào tạo thông qua DLC và DM.
Bằng cách lắp đặt đầu cuối kiểm tra cho từng cảm biến, việc sử dụng máy kiểm tra rất thuận tiện và bảo vệ mạch.
Các thiết bị, đồng hồ đo chân không, đồng hồ đo áp suất nhiên liệu, vôn kế, DLC, giắc cắm nguồn điện, chìa khóa, bàn đạp ga, ắc quy, bình gas LPG, động cơ, bộ bảo vệ két nước, bình chữa cháy,
giá để sách, v.v. được lắp đặt.
Bảng điều khiển có độ bền cao với tấm nhôm, máy khắc CNC và màu sắc.
Tủ 2 cửa sơn tĩnh điện, đúc bằng thép không gỉ, chân đế 4 bánh
Bằng sáng chế 10-1256563: Thiết bị đào tạo mô phỏng xe hybrid
Số đăng ký của Mô hình tiện ích 20-0439940: Thiết bị đào tạo ô tô
giá đỡ
Thiết kế 30-0575944: Bình nhiên liệu cho xe, lắp đặt
Mô hình tiện ích 20-0440071: Bảng mang khớp nối
Hướng dẫn sử dụng và nắp che bụi
Kích thước sản phẩm ≒ (D)200㎝×(R)187㎝×(C)122㎝, Wt≒650kg

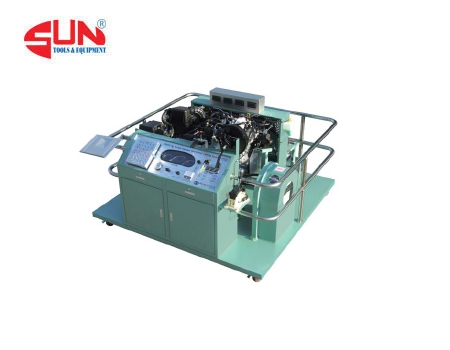

Hình sản phẩm Mô hình động cơ xe hybrid phun xăng lỏng LPI G-162302
Hybrid Engine Simulator System Educational Training Equipment
- 1.6 liter, L4 cylinder, MPI, DOHC, 114HP, LPI(Liquid Petroleum Injection) Hybrid Engine CVT(Continuously Variable Transmission), electric motor 15kW, FF type/ Hyundai motor co. soft type, Avante (Kia Forte) hybrid system.
- Components; Hybrid control unit(HCU), Inverter(HPCU-MCU, HCU, LDC), high voltage battery(HV BATT), battery management system(BMS).
- Fuel, cooling, intake and exhaust system of engine, instrument panel, shift lever, accelerator, wheel, etc are installed. Operating type.
- Digital voltmeter and ammeter are installed at charging and discharging circuits of motor, generator and battery for education.
- It is an educational equipment like actual vehicle for education the quality of hybrid system.
- It has an educational training function that controls the condition of input and output by installing a fault control module to ECU, TCU circuit.
- DM System-Diagnosis and fault control module
- Fault controls for circuits are set by the switch.
- AL sculpture box, fault control part can be locked with cover.
- By installation of check terminal to circuit, input and output data can be measured and trained conveniently with multimeter or oscilloscope.
- It is composed as an efficient system for automotive engineer qualifying education and
inspection training such as engine tune-up, exhaust gas, ignition timing, intake pipe, vacuum level, cylinder pressure, radiator, timing, fan belt, fuel, oil, electrolyte, charging, moving circuit, etc.
- Electronic-control function of EOBD and instruction of diagnostic system and data can be trained through DLC and DM.
- By installing check terminal for each sensor, it is convenient to use tester and it protects the circuit.
- Instruments, vacuum gauge, fuel pressure gauge, voltmeter, DLC, power source jack, key, accelerate pedal, battery, LPG gas tank, engine, radiator protector, fire extinguisher, a book holder etc. are installed.
- Control panel has an excellent durability with aluminum plate, CNC engraver and color.
- Powder-coated, 2-door cabinet stainless molding, 4 wheels stand
- Patent 10-1256563 : Hybrid vehicle simulation training equipment
- Registration Number of Utility Model 20-0439940 : Automobile training educating
equipment holder
- Design 30-0575944 : Fuel tank for a vehicle, installation
- Utility Model 20-0440071 : Carrying board of articulated
- An user's manual and a cover
- Product size ≒ (L)200㎝×(W)187㎝×(H)122㎝, Wt≒650kg
Thông tin nhà sản xuất :
Daesung G3 được thành lập từ năm 1980, trụ sở chính được đặt tại Hàn Quốc, là nhà sản xuất chuyên nghiệp về mô hình dạy nghề ô tô.
Với đội ngũ chuyên biệt toàn diện trong lĩnh vực thiết bị giáo dục ô tô, bằng cách hệ thống hóa từ tài liệu kỹ thuật giáo dục đến ô tô, máy móc nông nghiệp, thiết bị hạng nặng và thiết bị đào tạo giáo dục để phát triển sản phẩm có tính trực quan, tính sư phạm cao
Nhà máy không ngừng nghiên cứu và phát triển các tài liệu giáo dục theo từng lĩnh vực chuyên biệt, đồng thời nỗ lực thực sự để cung cấp các dịch vụ bán hàng và sau bán hàng nhanh chóng và chính xác.
Các sản phẩm chủ lực : Mô hình tổng thành, mô hình động cơ xăng và dầu, mô hình điện, mô hình phanh, mô hình điều hoà, mô hình cắt bổ, mô hình hộp số, mô hình lái, mô hình phun xăng và dầu, mô hình xe điện và xe lai điện...
