Mô Hình Hộp Số Truyền Động Trên Xe Ôtô Điện FXB-X04317
Thông tin sản phẩm
| Model sản phẩm |
FXB-X04317 |
| Nhà sản xuất |
FXB - China |
Thông số kỹ thuật
Mô hình thông qua các bộ phận và linh kiện xe điện thuần năng lượng mới, chức năng và chế độ điều khiển hoàn toàn giống với xe điện nói chung. Nó tái tạo chế độ điều khiển kết nối, cài đặt vị trí và các thông số làm việc của các bộ phận và bộ phận cốt lõi, phòng ngừa an toàn hệ thống điện áp cao. Nó cũng tốt cho các học viên để làm chủ khả năng phân tích và giải quyết các lỗi của hệ thống truyền động điện năng lượng mới, thiết bị này áp dụng cho các khóa học năng lượng mới và đào tạo bảo trì của các trường dạy nghề.
Tháo - lắp hệ thống truyền động điện năng lượng mới để minh họa mối quan hệ thành phần và điều khiển logic của các thành phần chính.
- Các thành phần chính được gắn trên băng ghế huấn luyện, phương thức kết nối điện giống như xe nguyên bản và dễ tháo lắp. Học viên có thể học các điểm lắp ráp & tháo gỡ và bảo vệ an toàn cho các thành phần hệ thống điện áp cao khi lắp ráp & tháo rời và kết nối dây.
- Màn hình hiển thị pin nguồn (7 inch) và bảng điều khiển được cài đặt trên bảng huấn luyện và được vẽ bằng sơ đồ mạch. Sau khi nhấn chân ga, quan sát các thông số về trạng thái vận hành của xe.
- Đầu ra của trục truyền được trang bị phanh để mô phỏng hệ thống tải của xe. Bằng cách điều chỉnh cường độ tải ở hai đầu ra, có thể hiển thị các quy tắc thay đổi dòng điện và điện áp của hệ thống truyền động điện trong các điều kiện làm việc khác nhau (Khởi động, tăng tốc, tốc độ không đổi, giảm tốc, đỗ xe, leo núi, v.v.).
- Bộ pin năng lượng có một công tắc bảo trì cơ học, và sau khi rút công tắc bảo trì cơ học, bạn có thể mở nắp để quan sát.
- Bộ pin năng lượng được thiết kế mờ và được lắp đặt với đèn LED, nó dễ dàng cho các học viên quan sát cấu trúc bên trong của pin.
- Thực sự hệ thống truyền động và phanh bánh răng cơ học, bằng cách quan sát những thay đổi hiện tại của phản hồi năng lượng phanh để nắm bắt khái niệm phục hồi năng lượng phanh.
- Băng ghế huấn luyện được trang bị hệ thống phanh thủy lực điện chân không, tín hiệu công tắc điều khiển bơm chân không bằng cảm biến áp suất.
- Băng ghế huấn luyện được trang bị công tắc cơ nối đất 12V, có thể ngắt kết nối nối đất 12V để cắt nguồn điện hệ thống.
- Băng ghế huấn luyện được trang bị vỏ bảo vệ cho phanh.
- Bảng điều khiển được vẽ bằng sơ đồ làm việc hệ thống ổ đĩa điện hoàn chỉnh, được trang bị các đầu cuối phát hiện, bằng cách sử dụng đồng hồ vạn năng học viên có thể phát hiện sự thay đổi của các tham số trong điều kiện khác nhau.
- Băng ghế huấn luyện bao gồm bục và bảng huấn luyện, bục được đặt theo chiều ngang và được lắp đặt với các bộ phận chính, băng ghế được lắp đặt bốn bánh, di động và linh hoạt, với bánh xe tự khóa giúp bạn dễ dàng cố định vị trí.
- Bàn đào tạo được trang bị hệ thống đánh giá và thiết lập lỗi thông minh, Giáo viên đặt lỗi, và học sinh phân tích và tìm ra các lỗi. Kiểm tra các bộ phận chính và tìm ra lỗi, để học sinh có thể nắm bắt khả năng xử lý lỗi xe thực sự.
- Với sự trợ giúp của nền tảng phần mềm giảng dạy đặc biệt của FAMIC, sơ đồ nguyên lý mạch được thực hiện thông minh và mô phỏng các trạng thái khác nhau phù hợp với xe thật. Điện áp gói pin, dòng điện, SOC và các thông số trạng thái khác có thể được đo trực tiếp trong sơ đồ mạch thông minh. Và ổ điện áp, hiện tại, tốc độ và các thông số khác.
Kích thước mô hình (mm): 1600 * 1200 * 1800 (dài * rộng * chiều cao)
Công suất đầu vào: AC220V ± 10% 50Hz
Pin phụ trợ: 12V45AH
Dung lượng pin : 72V50AH (3,7 kilowatt)
Tổng số lần sạc : 2000 lần
Nhiệt độ làm việc: - 20 ° ~ 60 °
Bộ điều khiển động cơ: 72V300A (công nghệ điều khiển chuyển đổi ac thông minh)
Gearbox: ổ đĩa xoắn ốc hai cấp, tổng tỷ số giảm 1:10; Chạy tiếng ồn nhỏ hơn 70 db
Phanh : PBS-50 (với bộ điều khiển có thể điều chỉnh)
Momen xoắn định mức: 50N. M
Tốc độ cho phép: 1500r / phút

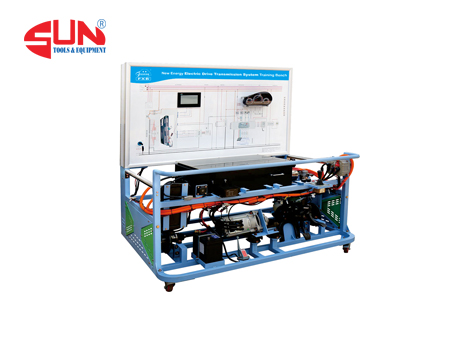

Hình sản phẩm Mô Hình Hộp Số Truyền Động Trên Xe Ôtô Điện FXB-X04317
