Mô Hình Hệ Thống Truyền Động G-070301
Thông tin sản phẩm
| Model sản phẩm |
G-070301 |
| Nhà sản xuất |
DAESUNG G3 - KOREA |
Thông số kỹ thuật
| Đặc điểm |
Mô hình sử dụng động cơ xăng 4 xi-lanh SOHC, dung tích 1.8 – 2.0L, dẫn động cầu trước (động cơ đặt trước bánh xe dẫn động), hộp số tự động.
Mô hình rất hiệu quả trong việc giảng dạy và tìm hiểu về nguyên lý hoạt động của hệ thống truyền động bao gồm: động cơ, hộp số, trục các đăng, vi sai, láp ngang, thắng, và bánh xe được cắt ngang.
Tốc độ hoạt động của các bộ phận như: xupap, piston, hệ thống nạp xả, trục khuỷu điều khiển được và có thể giảng dạy một cách hệ thống.
Cấu tạo và nguyên lý hoạt động của các chi tiết như: piston, xupap, trục khuỷu…có thể được mô tả môt cách chi tiết và dễ hiểu thông qua mặt cắt ngang xylanh và nắp quy lát của động cơ 4 thì.
Cấu tạo bê trong của bộ ly hợp, hộp số, bộ vi sai, hệ thống thắng…có thể nhìn thấy bằng cách tác động trực tiếp lên pedal và cần gạt và cũng có thể thay đổi tỉ số truyền của hộp số sàn.
Các chi tiết như: động cơ, nắp quy lát, khởi động, máy phát, block lạnh, hệ thống nhiên liệu, làm mát, boi trơn, bộ góp xả được cắt ngang sẽ tốt hơn cho việc hiểu về nguyên lý hoạt động.
Cấu tạo và nguyên lý hoạt động của hệ thống lái, treo và khung gầm cũng được miêu tả chi tiết.
Mô hình này được sơn chi tiết để nâng cao chất lượng giáo dục. Mặt cắt : màu đỏ sẫm; hệ thống nạp : màu xanh đậm; hệ thống thoát khí: màu hồng; hệ thống bôi trơn: màu vàng; thân máy: màu đen; nắp quy lát: màu bạc, cao su đỡ; trắng.
Khung sườn được sơn tĩnh điện và các phụ tùng đươc sơn lót để đảm bảo độ bền.
Mô hình được dẫn động bằng mô tơ điện 1 pha 220V 180W, 4.5 ~ 5.5 vòng/phút, hai đèn, hộp điều khiển, thiết bị an toàn bổ sung.
Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001. |
| Kích thước sản phẩm |
(Dài) 3800 x (Rộng) 1650 x (Cao) 1400 mm |
| Trọng lượng |
500kg |

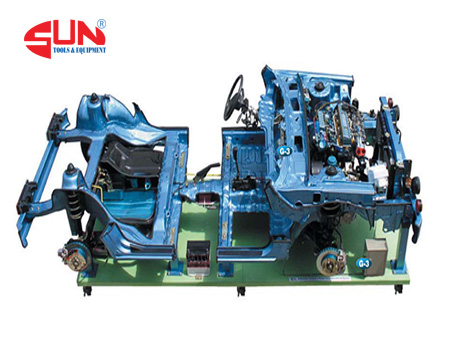

Hình ảnh sản phẩm : Mô Hình Hệ Thống Truyền Động G-070301
F/F Automotive Power Train System Structure Frame Educational Equipment
4-cylinder gasoline electronic-controlled engine 1,800~2,000cc FF type. by Hyundai Motor Co.
It is educational system of automotive structure for display by precisely cross-sectioning separation of monocoque and chassis.
It is an adequate structure for explaining function for every part of vehicle and it is also very effective for understanding.
Design and operating principles of vehicle can be explained systematically.
It is educational equipment of power train system including engine, transmission,differential gear, drive shaft, and tire by cross-sectioning components.
Internal structure and operating principle of piston, valve, crank, etc. can be educated effectively by cross-sectioning cylinder and power generating principle of intake, compression, expansion, and exhaust strokes can be educated using 4-stroke 4-cylinder LED indicator.
Block,head,starting motor, alternator, air-conditioning compressor,fuel system, cooling system,lubricating system, manifold, muffler, and actual body are cross-sectioned, and operated for better educational quality.
Internal structure of clutch,transmission,differential gear,brake system,etc. can be seen by directly operating pedal and lever, and detailed power system education can be done.
Structure and operating principle of auxiliary device, steering, suspension systems, and actual body frame can be demonstrated.
The model is painted by our company's detailed specifications for painting to enhance educational quality. Cut face: dark red, intake system: sky blue, exhaust system: pink,lubricating system: yellow, cylinder block: light black, cylinder head: silver, gasket: white.
Exterior is painted by diamond and parts are coated for durability.
4jack stands for safe and effective education, and motor speed control type structure.
Single phase 220V 180W motor, 0~15 rpm, two lamps, control box, additional safety device
The model is designed and manufactured according to ISO 9001 and our company's technical spec.
A robust frame, made of steel and painted, can be easily moved and stopped by 6 wheels
