Mô Hình Hệ Thống Lái Trợ Lực Điện G-250301
Thông tin sản phẩm
Model sản phẩm |
G-250301 |
Nhà sản xuất |
Daesung G3 - Korea |
Thông số kỹ thuật
Đây là một thiết bị đào tạo giáo dục nguyên lý hoạt động, tìm hiểu chức năng, chẩn đoán của hệ thống lái trợ lực điện tử. |
Nguyên tắc hoạt động, chức năng của hệ thống TPS có thể được kiểm tra và chẩn đoán hiệu quả có hệ thống bằng cách kiểm soát áp lực lốp xe và mô phỏng hoạt động hệ thống ESP. |
Thành phần: EPS, ECU, dụng cụ đo, cảm biến tốc độ xe, van điện từ, bơm điện, đường ống áp lực, van điều khiển, thanh răng, xi lanh trợ lực, bánh xe, lốp xe, vv….. |
Cảm biến tốc độ nhạy cảm với thay đổi giúp hệ thống lái trợ lực được vận hành với biến tần và TPS, điều khiển biến đổi VSS. Và bơm điện, nhiệt kế và các giá trị TPS là hiển thị với đồng hồ Volt kỹ thuật số. |
Bằng cách lắp đặt mô-đun chẩn đoán kiểm soát lỗi và giắc đo kiểm để chẩn đoán ECU và mạch điện, dữ liệu đầu vào và đầu ra được kiểm soát. Ngoài ra, dữ liệu đầu vào và đầu ra có thể đo đạc và đào tạo, thuận tiện với đồng hồ vạn năng, máy đo dao động, chẩn đoán hệ thống, vv… |
Chức năng điều khiển điện tử, hướng dẫn chẩn đoán ESP và dữ liệu có thể được đào tạo với DLC. |
Bảng điều khiển bằng tấm nhôm có khắc CNC độ bền cao với lắp đặt : công tắc chính, đèn điện, giắc nối, chìa khóa, khóa an toàn, điều khiển thay đổi VSS, TPS, đồng hồ kỹ thuật số, biến tần, DLC, DM, vv... |
Bơm trợ lực được dẫn động bằng mô tơ điện AC 380V 3HP với hệ thống kiểm soát biến tần 0 ~ 60Hz. |
Mô hình này được thiết kế và sản xuất theo tiêu chuẩn ISO 9001. |
Khung gá được sơn tĩnh điện với 4 bánh xe, 2 ngăn kéo cửa tủ. |
Mô hình này được sơn chi tiết để nâng cao chất lượng giáo dục. Mặt cắt : màu đỏ sẫm, vv … |
Khung được cắt bổ để xem các hoạt động của xi lanh lực và chỉ thị màu cho mỗi đầu vào, đầu ra, và dòng điều khiển của hệ thống thủy lực nâng cao hiệu quả giáo dục. |
Bảng điều khiển được thiết kế đẹp và sơ đồ mạch được in màu, đồng hồ đo áp suất và nhiệt kế giúp đào tạo thử nghiệm hiệu quả. |
Kích thước sản phẩm |
(Dài) 1700 x (Rộng) 1530 x (Cao) 1500 mm. |
Trọng lượng |
260kg. |

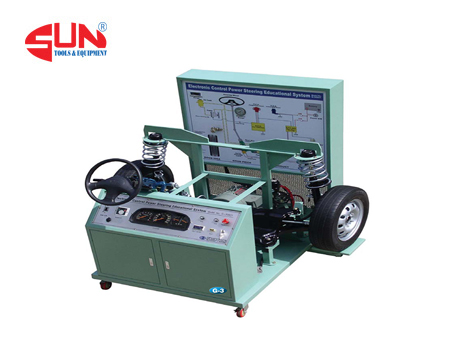

Hình ảnh sản phẩm: Mô Hình Hệ Thống Lái Trợ Lực Điện G-250301
Electronic Power Steering System Educational Training Equipment
It is an educational training equipment for understanding operating principle and diagnostic test of electronic power steering system.
TPS operating principle and function can be tested and diagnosed efficiently and systematically by controlling earthing power of tire and EPS operational simulating system.
Components: EPS, ECU, instrument, car speed sensor, solenoid valve, power pump, pressure pipe, control valve, chamber rack, booster cylinder, wheel, tire, etc.
Speed sensitive variable assist power steering system is operated with inverter and TPS, VSS variable controller. And power pump pressure, thermometer, and TPS values are indicated with digital volt meter.
By installation of diagnosis error control module and diagnosis terminal to ECU and circuit, input and output condition can be controlled. Also, input and output data can be measured and trained conveniently with multimeter, oscilloscope, diagnostic system, etc.
EPS electric control function and instruction of diagnostic devices and data can be trained with DLC.
EPS color circuit diagram panel is designed to be beautiful and by installing power oil pressure gauge and thermometer, it is effective for test training.
Control panel has excellent durability with installation of main switch, power lamp, power connector, key switch, safety switch, TPS, VSS, variable controller, digital meter, inverter, cluster, DLC, DM, etc. to an aluminum plate engraved with CNC.
Frame is cross-sectioned to see the operation of power cylinder and color indication for each input, output, and control line of hydraulic system enhances educational effect.
The model is painted by our company's detailed specifications for painting to enhance educational quality. Cut face: dark red, etc.
The operating principle education of hydraulic circuit system installed to EPS power steering system and additional maintenance training can be done.
AC 380V 3HP motor, power pump driven, inverter 3HP 0~60Hz control system.
The model is designed and manufactured according to ISO 9001 and our company's technical spec.
Powder-coated, 4-wheel panel stand with 2-door cabinet.
Multimedia program player monitor, training textbook installation (Wireless Remote Control System)
A book holder, an user's manual, and a cover.
