Mô Hình Hệ Thống Chống Bó Cứng Phanh ABS G-240303

0₫

Nhà sản xuất: Daesung G3 - Korea

Tình trạng: Còn hàng

Mô Hình Hệ Thống Chống Bó Cứng Phanh ABS G-240303

Đây là một thiết bị giáo dục tiêu chuẩn cao cho đào tạo nguyên lý hoạt động và chức năng mô phỏng hệ thống phanh chống bó cứng với 4 cảm biến 4 kênh và hệ thống kiểm soát lực kéo lắp đặt trên xe du lịch cao cấp.

Mô Hình Hệ Thống Chống Bó Cứng Phanh ABS G-240303



Thông tin sản phẩm

 Model sản phẩm            G-240303
 Nhà sản xuất    Daesung G3 - Korea






Thông số kỹ thuật

 Đây là một thiết bị giáo dục tiêu chuẩn cao cho đào tạo nguyên lý hoạt động và chức năng mô phỏng hệ thống phanh chống bó cứng với 4 cảm biến 4 kênh và hệ thống kiểm soát lực kéo lắp đặt trên xe du lịch cao cấp.
  Thành phần: hộp điều khiển ABS và động cơ, ECU của hệ thống TCS, TCU, thân bướm ga, cảm biến vị trí bướm ga, cảm biến vị trí chân ga, xung A, B, cảm biến góc lái, 4 bánh xe lắp đặt với truyền động thủy lực, module điều khiển, cảm biến tốc độ bánh xe, xy lanh, trợ lực phanh chân không, vv…
 Đây là một hệ thống kiểm soát số vòng quay của 4 bánh xe với một biến tần và thực hiện các hoạt động ABS với chức năng lực kẹp của lốp, kiểm soát phanh thủy lực quán tính xoay 4 bánh xe.
  Một loại ghế của VDS với thiết bị đặc biệt quán tính mà không cần lắp đặt hệ thống chống trượt để lái và phanh.
  Điều kiện đầu vào và đầu ra có thể được kiểm soát bằng cách lắp đặt giắc chẩn đoán kiểm soát lỗi mạch ECU.
  Bằng cách lắp đặt các giắc đo kiểm cho mỗi mạch, dữ liệu đầu vào và đầu ra có thể được đo và được đào tạo với đồng hồ vạn năng, máy đo dao động, chẩn đoán hệ thống, vv…
  Nguyên tắc hoạt động của ABS, hệ thống mạch thủy lực TCS và bảo dưỡng bổ sung có thể được đào tạo và giáo dục.
  Bằng cách sử dụng thiết bị cài đặt với DLC, tất cả các dữ liệu có thể được nhìn thấy và có thể kích hoạt các bộ chấp hành, van điện từ để thử nghiệm và đào tạo.
  Bảng điều khiển được thiết kế bằng tấm nhôm khắc CNC độ bền cao. Sơ đồ mạch điện hệ thống  ABS, TCS thủy lực đều được in màu.
 Thiết bị đo kỹ thuật số số vòng quay 4 bánh xe, đồng hồ đo áp lực phanh, áp lực xi lanh chính 1.2, …
  Bảng điều khiển có độ bền cao, lắp đặt của 6 công tắc điều khiển ABS, TCS; 7 bộ điều khiển biến đổi; 4 van điều khiển, đồng hồ kỹ thuật số TPS, APS; bộ chấp hành; giắc chẩn đoán, kết nối, chìa khóa c ông tắc, khóa an toàn, vv…
  Mô hình được tích hợp sẵn hệ thống bơm chân không, nguồn acquy 12V sạc tự động; 5 mô tơ 3 pha AC 380V 1HP; 4 biến tần (0 ~ 60Hz), máy phát điện kéo bằng mô tơ.
  Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001.
  Khung gá được sơn tĩnh điện với  4 bánh xe, 2 ngăn kéo cửa tủ.
  Kích thước sản phẩm   (Dài) 1600 x (Rộng) 1368 x (Cao) 1500 mm.
  Trọng lượng    460kg.

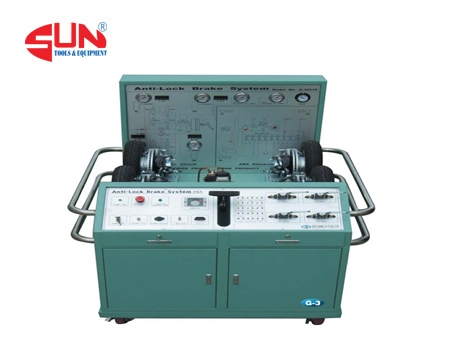

Hình ảnh sản phẩm: Mô Hình Hệ Thống Chống Bó Cứng Phanh ABS G-240303



Mo-hinh-chong-bo-cung-phanh-abs-g-240303







TCS, ABS System Computer Educational Training Equipment



It is a high standard educational training equipment for understanding operational principle and function through experiment, fault diagnosis and tester with simulating system of 4-sensor 4-channel anti-lock brake system and traction control system installed to a heavy passenger car.

Components: ABS brake system and TCS system's 4 wheel hydraulic actuator assembly, control module, wheel speed sensor, master cylinder, vacuum brake booster, etc.

RPM can be controlled with 4 inverters and each tire is composed of tire grip force, rotation inertia, and hydraulic control system.

A special device of inertia without slip system is installed to drive and brake, and a control system of actual drive change.

The input and output condition can be controlled by installing button diagnosis error control unit to ECU circuit.

By installation of diagnosis terminal for each circuit, input&output data can be measured and trained with multimeter, oscilloscope, diagnostic system, etc.

The operating principle of ABS TCS hydraulic circuit system and additional maintenance can be trained and educated.

By using self-generator installed to DLC, all data can be seen and with compulsory operation of actuator, each solenoid valve can be tested and educated.

ABS TCS hydraulic electric color circuit diagram panel is designed for effective education and has excellent durability with aluminum plate engraved with CNC.

ABS TCS education is systematic and effective with installation of 4 wheel digital rpm gauge, brake pressure gauge, master cylinder 1.2 pressure gauge, etc. to color circuit diagram panel.

Control panel has excellent durability with installation of ABS TCS control switches, 3 variable controllers, 4 control valves, actuator, diagnostic terminal power, connector, key switch, safety switch, etc and aluminum plate engraved with CNC.

AC 380V, 1HP 5 motors, 3 inverters (0~60Hz), alternator operated by motor, 12V battery automatic charging, and vacuum system are installed inside.

The model is designed and manufactured according to ISO 9001 and our company's technical spec.

Powder coated, stainless steel molding, 2 drawer door cabinet, 4-wheel frame stand.
Multimedia program Player monitor training Textbook Installation (Wireless RemoteControl System)
