Mô Hình Đào Tạo Hệ Thống Điều Khiển Động Cơ Diesel CRDi , Hộp Số Tự Động G-120101
Thông tin sản phẩm
| Model sản phẩm |
G-120101 |
| Nhà sản xuất |
Daesung G3 - Korea |
Thông số kỹ thuật
| Đây là mô hình đào tạo và tìm hiểu về động cơ diesel CRDi dung tích 2.0L, 4 xy lanh, WGT, hộp số tự động 4 cấp. |
| Cổng thông tin đầu vào được điều khiển mô phỏng theo thời gian thực, thông tin chẩn đoán được lưu lại trên máy tính và có thể chia sẻ thông tin liên quan cũng như sơ đồ mạch điện và các giá trị tiêu chuẩn. Giúp cho việc so sánh và phân tích dữ liệu hiệu quả hơn. |
| Bằng cách kết nối và ngắt kết nối đầu vào và đầu ra tín hiệu cho mỗi bộ phận, nó trực tiếp tạo các lỗi sự cố cho ECU, cho phép chẩn đoán sự thay đổi hiệu suất và thí nghiệm của xe. |
| Việc nắm bắt được các điều kiện hoạt động của hộp số và các bộ phận liên quan thông qua các chức năng phụ bằng việc đo lường các thông số đầu vào và ra của ECU và các cảm biến. Tự động cài đặt nguồn điện và phân chia thời gian. |
| Dựa trên các mặt cắt ngang bên trong và ngoài thân xe, việc giảng dạy và kiểm tra các chi tiết được hiệu quả hơn. |
| Cổng thông tin đầu vào và ra được giám sát bởi hệ thống DM tạo điều kiện thuận lợi cho việc đo lường các thông số chẩn đoán. |
| Thiết bị có thể kết nối được với 4 hệ thống truy xuất thông tin, máy tính, màn hình, máy in thông qua các cổng kết nối. |
| Đồng thời việc giàng dạy có thể được hỗ trợ thông qua việc kết nối mạng và hệ thống máy chiếu. |
| Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001. |
| Kích thước bộ thiết bị chẩn đoán: |
(Dài) 590 x (Rộng) 740 x (Cao) 1600mm |
| Trọng lượng bộ thiết bị chẩn đoán |
100kg |
| Kích thước mô hình |
(D) 1500 x (R) 1360 x (C) 1230 mm. |
| Trọng lượng mô hình |
540kg |

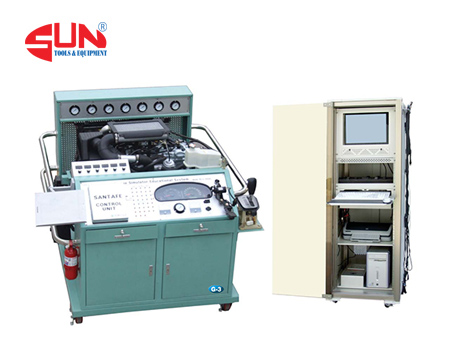

Hình ảnh sản phẩm : Mô Hình Đào Tạo Hệ Thống Điều Khiển Động Cơ Diesel CRDi , Hộp Số Tự Động G-120101
CRDI ENG, A/T Computer Training Diagnosis System Equipment
It is an educational equipment that enables integrated training and education by using RV car's CRDI engine, automatic transmission, and computer control system.
Input, control function for real-time system, and input, output, diagnosis, saving of data can be done with PC interface. And also, by sharing related information such as circuit diagram, standard value, etc., comparison and analysis can be efficiently done with waveform or data.
By directly providing breakdown to ECU or actuator control with PC, engine, and automatic transmission equipment, it measures data of before and after period of trouble.
It grasps condition of module's signal transmission and related components with additional function , which includes input/output measurement diagnosis of ECU and allsensors, and automatic setting of voltage and time division.
It is an educational training equipment of CRDI engine automatic transmission.
Input/output of ECU can be controlled manually and this equipment has control connection box which facilitates training with multimeter or oscilloscope. Please refer to G-120206 for more information.
Window XP, Pentium IV, RAM 1G, HDD 160G, LCD monitor 17", printer
Running program, S/, setting, English version (Korean-optional)
DLC communication-international standard OBD I, II can communication RS 232 port,
host program data link communication ECS EOBD Regulation ISO 1941.SAEJ 1850KW2000, CAN BUS, Internal Diagnostic communication line compatibility.
CPU : 16 BIT 33MHZ PROGRAM CARD MEMORY : 36 MBYTE
Simultaneous measurement of oscilloscope 4-channel
Data sampling speed 500 KHz
Voltage measurement DC 0~150V MIax Voltage division 0.1V~20V Div
Time division: NORMAL 25 ~20 Sec Frequency 1Hz~100Khz
Electric current: 128Amp Duty rate 0~99.9% Power source: DC 12
Ignition 1.2 waveform dwell, spark time, peak voltage measurement
Voltage frequency variable output simulation function.
Measuring probe and adapter are provided for equipment use
Efficient education and easy maintenance due to the high quality cabinet type of PC
control training system, diagnosis error control unit, multimedia program, player, monitor
Simultaneous education with both network and beam projector is possible using controlSystem.
- The model is designed and manufactured according to ISO 9001 and our company' technical spec.
- training textbook, probe connection cables, and interior installation.
