Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô G-270204
Thông tin sản phẩm
| Model sản phẩm |
G-270204 |
| Nhà sản xuất |
Daesung G3 - Korea |
Thông số kỹ thuật
| Đây là thiết bị giáo dục đào tạo mới nhất kiểm soát đầy đủ nhiệt độ tự động (FATC-Full Automatic Temperature Control) của hệ thống điều hòa không khí lắp đặt trên xe du lịch dung tích 2,000cc. Thiết bị hiệu quả cao trong đào tạo chuyên nghiệp. |
| Mô hình đào tạo quá trình tuần hoàn môi chất làm lạnh, nhiệt độ và áp suất, quá trình làm mát và sưởi ấm liên quan bởi hoạt động của tất cả các thiết bị và cảm biến dưới cùng một điều kiện lái xe của chiếc xe thực tế. |
| Thiết bị lắp đặt: nhiệt kế kỹ thuật số - 4EA, đồng hồ áp thấp, áp cao - 3EA, mặt kính – 2EA, van giảm áp van - 3EA, nắp che giàn bay hơi. |
| Bảng điều khiển bằng nhôm có khắc CNC độ bền cao với bộ cảm biến hình ảnh, AQS, cảm biến nhiệt độ ngoài trời và trong nhà, biến tần, đèn nguồn, công tắc an toàn, công tắc chính, công tắc A / C, màn hình hiển thị, vv … |
| Mô hình đào tạo hiệu quả với đồng hồ nhiệt độ / áp suất lắp đặt tại mỗi chu kỳ làm lạnh trên sơ đồ mạch.. |
| Có thể đào tạo bảo dưỡng và thí nghiệm nguyên tắc hoạt động của hệ thống FATC và môi chất làm lạnh |
| Linh kiện: máy nén, giàn ngưng tụ, bộ lọc, van tiết lưu hoặc ống giảm áp, giàn bay hơi, cửa gió, đường ống, quạt làm mát, bảng điều khiển, vv… |
| Máy nén hoạt động nhờ mô tơ kéo 7.5HP 380VAC và điều khiển số vòng quay bằng biến tần. |
| Môi chất làm lạnh - R134a. - HFC (Hydro Fluro Carbon) |
| Hệ thống sưởi bằng hơi nước 5kW kiểm soát vận hành tự động với cảm biến PT, PID, SCR. |
| Nguồn 12V sạc tự động với động cơ xoay chiều dẫn động. |
| Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001. |
| Khung gá sơn tĩnh điện với 4 bánh xe, 2 cửa bằng thép không gỉ. |
| Kích thước sản phẩm |
(Dài) 1890 x (Rộng) 1370 × (Cao) 1700 mm |
| Trọng lượng |
340kg |

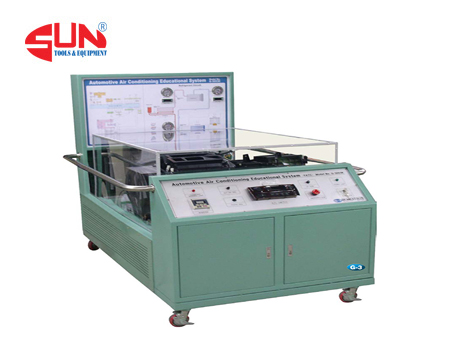

Hình ảnh sản phẩm: Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô G-270204
Automotive Air Conditioning System Educational Training Equipment
It is the latest educational training equipment of full automatic temperature control(FATC) air conditioning system installed to a 2,000cc passenger car.
This equipment is effective for professional training and systematic education of FATC operating principle.
It is manufactured to facilitate training of refrigerant circulating process, temperature and pressure of cooling and heating related process. by operation of all devices and sensors under same driving condition of actual vehicle.
Digital thermometer - 4ea, high low pressure gauge-3ea, side glass-2ea, pressure relief valve-3ea, and evaporating part - transparent cover are installed to the equipment.
Control panel has excellent durability with installation of photo sensor, AQS, indoor and outdoor temperature sensor, inverter, DLC power, connector, power lamp, safety switch, key switch, A/C switch, display, etc. to an aluminum panel engraved with CNC.
With temperature/pressure gage installed at each air conditioning cycle of color circuit diagram panea and FATC circuit diagram, education is systematic and effective.
By using diagnosis terminal and self-diagnostic instrument installed to DLC, data value can be seen and tested.
Operating principle of FATC system can be educated and additional maintenance training and testing of refrigerant can be done.
Components: compressor, condenser, dryer, expansion valve, orifice tube, evaporator, ventilator, pipe, coolant fan, unit, control panel, etc.
Compressor operating part-AC 380V 7.5HP motor and 7.5HP inverter rpm control system
Air condition. Refrigerant - R134a. - HFC (Hydro Fluro Carbon)
Heating-5kw, how-water heating, PT sensor, PID, SCR, control automatic operating system.
Equipment power - alternator motor driven. 12V battery automatic charging system.
The model is designed and manufactured according to ISO 9001 and our company'stechnical spec.
Powder coated, 2 door cabinet, stainless steel molding, panel, 4-wheel frame stand.
Multimedia program player monitor, training textbook installation(Wireless remote control system)
A book holder, an user's manual and a cover.
