Mô Hình Hộp Số Vô Cấp CVT Loại Thuỷ Lực G-210806

0₫

Nhà sản xuất: Daesung G3 - Korea

Mô Hình Hộp Số Vô Cấp CVT Loại Thuỷ Lực G-210806

Đây là mô hình dùng để nghiên cứu và tìm hiểu về cấu tạo và nguyên lý hoạt động của hộp số vô cấp CVT.

Mô Hình Hộp Số Vô Cấp CVT Loại Thuỷ Lực G-210806



Thông tin sản phẩm

 Model sản phẩm                     G - 210806
 Nhà sản xuất   Daesung G3 - Korea






Thông số kỹ thuật

 Đặc điểm   Đây là mô hình dùng để nghiên cứu và tìm hiểu về cấu tạo và nguyên lý hoạt động của hộp số vô cấp CVT.

 Điều kiện làm việc, khoảng thời gian, cơ chế hoạt động có thể được đối chiếu, kiểm tra bằng cách điều khiển số vòng quay của mô tơ.

 Thông qua các mặt cắt có thể nhìn thấy được cấu trúc và cơ chế truyền động, puli dẫn hướng và dây đai truyền động bằng thép.

 Các bộ phận phụ trợ: sơ đồ mạch điện và đường dầu thuỷ lực, bảng chú thích, hộp điều khiển, biến tầng, công tắc…

 Bằng cách lắp đặt đầu đo kiểm cho mỗi cảm biến và mạch điện CVT, giúp thuận tiện cho việc giảng dạy bằng đồng hồ VOM, đồng hồ đo xung giao động, hệ thống chẩn đoán…

 Bảng điều khiển và sơ đồ mạch điện có độ bền cao làm bằng nhôm được tiện CNC.

 Sử dụng nguồn 3 pha 380V, dẫn động bằng mô tơ biến thiên số vòng quay. Hệ thống chống rung ở tốc độ cao và hệ thống làm mát.

 Khung gá được sơn tĩnh điện với 4 bánh xe, 2 ngăn kéo cửa tủ.

 Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001.

 Kích thước   (Dài) 1220 x (Rộng) 1100 x (Cao) 1600 mm
 Trọng lượng tịnh  180kg

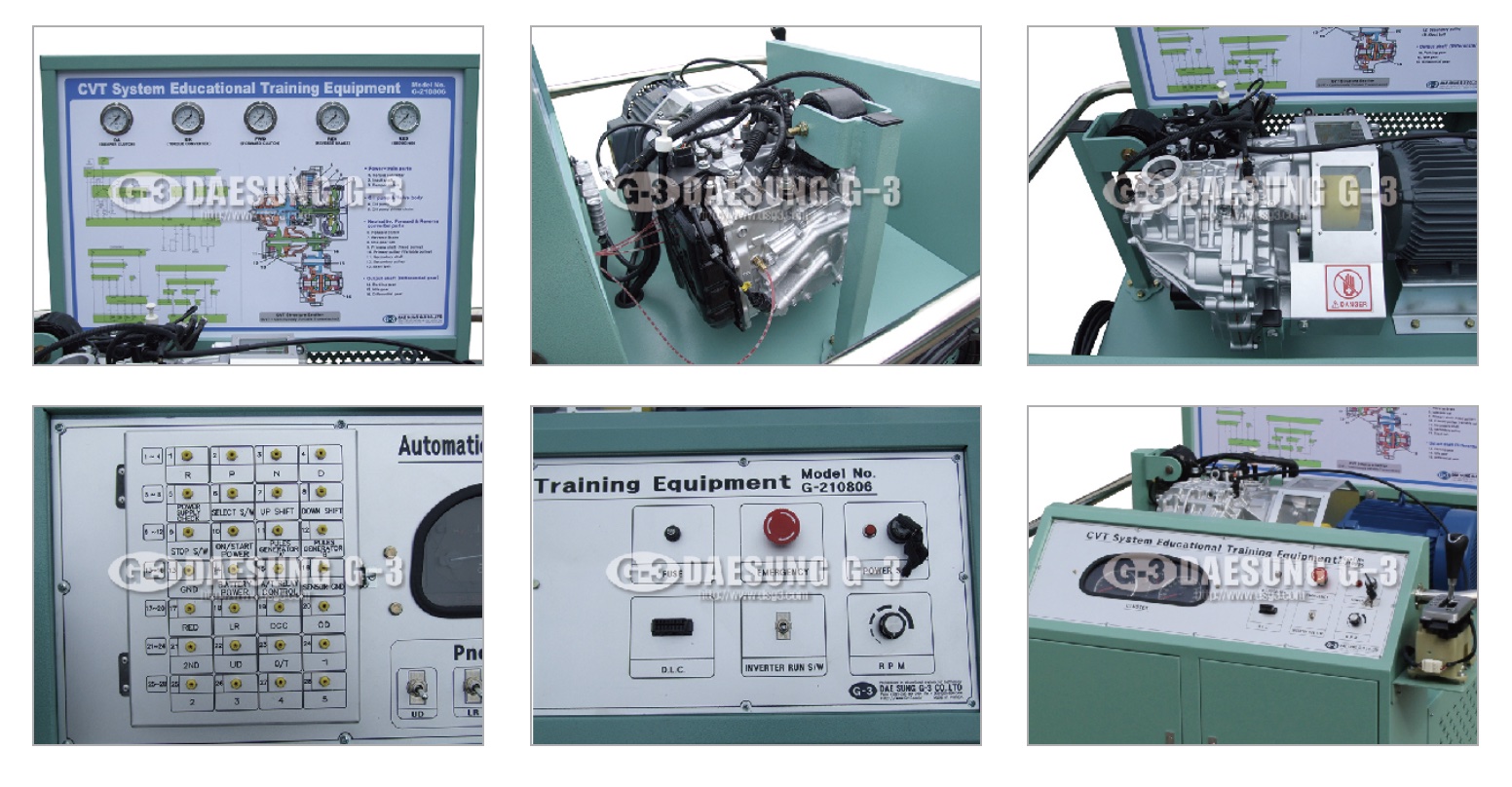

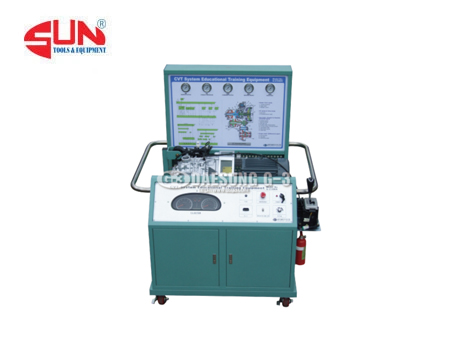

Hình ảnh sản phẩm: Mô Hình Hộp Số Vô Cấp CVT Loại Thuỷ Lực G-210806



Mo-hinh-hop-so-vo-cap-cvt-loai-thuy-luc-g-210806

Mo-hinh-hop-so-vo-cap-cvt-loai-thuy-luc-g-210806-chi-tiet



CVT System Educational Training Equipment



It is an educational training equipment for understanding transmission principle and function of continuously variable transmission.

Conditions, timing and pattern for shift can be compared and tested by controlling rpm with inverter.

It is cross-sectioned and has transparent cover to see transmission function, internal driving pulley, and steel V belt structure.

Hydraulic and electric circuit diagram, educational panel, and control box of constant-voltage transformer, inverter, and switches.

By installation of diagnosis terminal for each CVT circuit, sensor, and part, input and output data can be measured and trained with multimeter, oscilloscope, diagnostic system, etc.

Control panel and color circuit diagram have excellent durability and are effective for education with aluminum plate engraved with CNC.

AC 380V. Variable inverter 5 HP motor control system. Vibration-resistant system at high speed, cooling system.

The model is designed and manufactured according to ISO 9001 and our company's technical spec.

Powder coated 4-wheel panel stand with 2-door cabinet. An user's manual and a cover.
