Mô Hình Đo Kiểm Và Chẩn Đoán Hộp Số Tự Động G-210201
Thông tin sản phẩm
| Model sản phẩm |
G-210201 |
| Nhà sản xuất |
DAESUNG G3 - KOREA |
Thông số kỹ thuật
| Đặc điểm |
Đây là mô hình hộp số tự động 5 cấp HIVEC được thiết kế như thực tế trên xe với các bộ phận được cắt bổ.
Cần số hoạt động ở các vị trí P, R, N, D (+,-), điều kiện, khoảng thời gian, và chế độ sang số có thể được so sánh, phân tích, và kiểm tra bằng bộ chuyển đổi và điều khiển.
Cơ chế hoạt động của mạch dầu thuỷ lực có thể quan sát được trong các điều kiện làm việc thực tế của hộp số và có thể được huấn luyện thông qua các đồng hồ đo và đèn led chỉ dẫn.
Bằng cách thiết lập các mã lỗi trên module điều khiển đến mạch TCU chúng ta có thể giảng dạy về các chức năng và điều kiện hoạt động của từng cơ chế làm việc.
Bằng cách lắp đặt đầu đo kiểm cho mỗi cảm biến đến từng hệ thống, giúp thuận tiện cho việc đo giá trị đầu vào và ra ở mỗi cảm biến.
Chức năng điều khiển điện tử và hướng dẫn chẩn đoán của hệ thống EOBD có thể được đào tạo thông qua cáp DLC.
Các hệ thống van thuỷ lực được cắt bổ và lắp đặt hệ thống chống rung ở tốc độ cao.
Hộp điều khiển bao gồm đồng hồ kỹ thuật số dùng đo thông số của cảm biến TPS, VSS, đồng hồ báo nhớt, vôn kế, đồng hồ tua máy, chìa khoá, APS, công tắc, bộ chuyển đổi, đèn báo nguồn, ngắt mạch tự động, cầu chì, công tắc an toàn, DLC…Hộp điều khiển và nắp đậy an toàn cũng được trang bị.
Mô hình được dẫn động bằng mô tơ giảm tốc AC 380V 10HP sử dụng biến tần, khí nén được cung cấp từ bên ngoài.
Biến áp dòng một chiều được thiết kế và sản xuất cho điều khiển điện tử ô tô được tích hợp.
Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001.
Khung gá được sơn tĩnh điện với 4 bánh xe, 2 ngăn kéo cửa tủ. |
| Kích thước sản phẩm |
(Dài) 1900 x (Rộng) 1100 x (Cao) 1650 mm |
| Trọng lượng |
500kg |

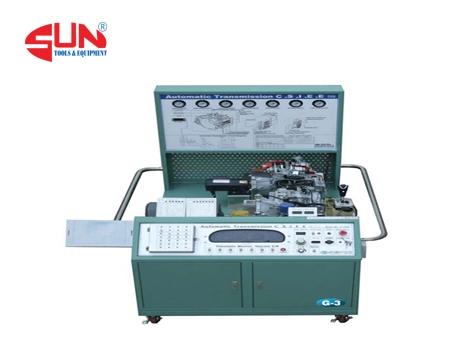

Hình ảnh sản phẩm: Mô Hình Đo Kiểm Và Chẩn Đoán Hộp Số Tự Động G-210201
Automatic Transmission Educational System Training Equipment
It is an educational training equipment of 2 new-type HIVEC 5 speed automatic transmissions that is manufactured as same as actual vehicle and cross-sectioned internal structure.
The shift lever positions are P, R, N, and D(+,-). conditions, timing and pattern for shift can be compared, analyzed, and tested by inverter and controller.
Hydraulic condition can be seen visually during automatic speed change and lever control. And also, real-time hydraulic route can be trained with manometer and LED indicator for range.
Panel is effective for education with composition of complex automatic transmission hydraulic electric circuit and equipment.
It has educational training function that controls condition of input and output by installing Diagnosis error Control Module to TCU circuit.
By installation of diagnosis terminal to TCU circuit and sensors, input and output data can be measured and trained conveniently with multimeter or oscilloscope.
EOBD and automatic transmission can be controlled and analyzed by DLC and data analysis can be trained.
Cross-sectioned automatic transmission is operated by pneumatic pressure control system and it is very effective for education of internal structure. (Please refer to G- 210305 for more information)
Precisely cross-sectioned valve body and vibration-resistant system at high speed is installed to the internal structure.
Control panel and color circuit diagram have excellent durability and are effective for education with aluminum plate engraved with CNC.
Control panel is composed of digital meter for TPS, ECU, ETS, oil thermometer, voltmeter, rpm, and key, APS, switches, inverter, power lamp, automatic breaker, fuse, safety switch, DLC, etc. And also, control box and safety cover are installed inside.
AC 380V, variable inverter 10HP motor, geared motor system, air from outside.
Constant-voltage transformer with high efficiency designed and manufactured for
automotive electronic control is installed.
The model is designed and manufactured according to ISO 9001 and our company'stechnical spec.
Powder coated 4-wheel panel stand with 2 door cabinet.
Multimedia program, player, monitor training textbook installation(wireless remote control system) and a cover.
