Mô Hình Kiểm Tra Và Chẩn Đoán Lỗi Hệ Thống Điện, Điện Tử Trên Xe Ô Tô G-180101

0₫

Nhà sản xuất: Daesung G3 - Korea

Mô Hình Kiểm Tra Và Chẩn Đoán Lỗi Hệ Thống Điện, Điện Tử Trên Xe Ô Tô G-180101

Bằng việc tạo lỗi trên ECU hoặc bộ chấp hành bắng máy tính và thiết bị, dữ liệu trước và sau khi báo lỗi được lưu lại giúp cho việc giảng dạy được hiệu quả hơn.

Mô Hình Kiểm Tra Và Chẩn Đoán Lỗi Hệ Thống Điện, Điện Tử Trên Xe Ô Tô G-180101



Thông tin sản phẩm

 Model sản phẩm                     G-180101
 Nhà sản xuất   DAESUNG G3 - KOREA






Thông số kỹ thuật

 Đặc điểm  Đây là một hình đào tạo mang tính thẩm mỹ cao dùng để huấn luyện về hệ thống điện, điện tử trên xe khách trang bị hệ thống chẩn đoán bắng máy tính.

 Cồng thông tin đầu vào và ra có thể được mô phỏng theo thời gian thực bằng giao diện máy tính.

 Bằng việc tạo lỗi trên ECU hoặc bộ chấp hành bắng máy tính và thiết bị, dữ liệu trước và sau khi báo lỗi được lưu lại giúp cho việc giảng dạy được hiệu quả hơn.

 Chức năng của từng bộ phận và module có thể được đo kiểm và phân tích bắng cách đo các cảm biến đầu vào và ra.

 Hệ thống có thể điều khiển tín hiệu đầu vào và ra thủ công bắng cách giới hạn định mức giúp cho việc đo lường tín hiệu được dễ dàng.

 Trang bị 4 kênh thông tin chẩn đoán, PC, màn hình, máy in và hệ thống giao diện trên máy tính.

 Mô hình có thể được giảng dạy thông qua hệ thống mạng không dây hoặc máy chiếu bằng hệ thống điều khiển.

 Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001.

 Kích thước sản phẩm   (D)590 x (R)740 x (C)1600mm
 Trọng lượng  100kg

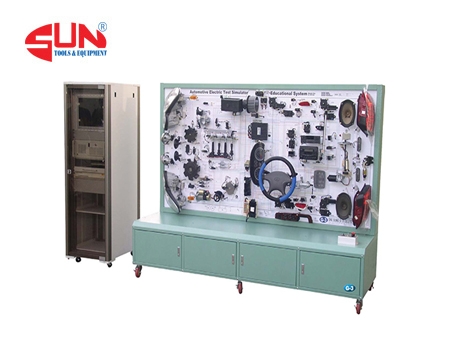

Hình ảnh sản phẩm: Mô Hình Kiểm Tra Và Chẩn Đoán Lỗi Hệ Thống Điện, Điện Tử Trên Xe Ô Tô G-180101



Mo-hinh-kiem-tra-va-chuan-doan-loi-he-thong-dien-dien-tu-tren-xe-o-to-g180101



Mo-hinh-kiem-tra-va-chuan-doan-loi-he-thong-dien-dien-tu-tren-xe-o-to-g180101-chi-tiet



Automotive Electric, Electronic Integrated Components Computer Training system Equipment



It is an educational equipment that enables integrated training and education by using 2,000cc passenger car's engine and computer control system.

Input, control function for real-time system and input, output, diagnosis, saving of data can be done by PC interface. And also, by inspecting circuit diagram standard value and graph, it can be efficiently done by comparison and analysis of education.

By directly providing breakdown to ECU or actuator control with PC and equipment, it measures data of before and after period of breakdown.

It grasps condition of module's signal transmission and related components with additional function , which includes input/output measurement diagnosis of ECU and all sensors, and automatic setting of voltage and time division.

Input/output of ECU and actuators can be controlled manually with control connection system and this equipment has diagnosis terminal which facilitates measurement of multimeter or oscilloscope. Please refer to G-170203 for more information.

PC Specification(Window XP, Ram 1G, HDD 160G, LCD monitor 17", Printer) Option - Laptop(General / Touch Screen), Touch Screen LCD Monitor, Laser Printer

Running program, flashes setting, English version(Korean-optional)

Simultaneous measurement of oscilloscope 4-channel

Data sampling speed 500

Voltage measurement DC 0~150V MIax

Voltage division 0.1V~20V Div

Time division NORMAL 25 ~20 Sec

Frequence 1Hz~100Khz  Duty ratio 0~99.9%

Electric current 128Amp  Power source : DC 12V

Ignition 1.2 waveform dwell, spark time, peak voltage measurement

Voltage frequency variable output simulation function

Measuring probe and adaptor are provided for equipment use.
Simultaneous education with both network and beam projector is possible using control system
This model is designed and manufactured according to ISO 9001 and our company's technical spec.
