Thiết Bị Chuẩn Đoán Lỗi Xe Mô Tô NAVIGATOR TXB ( Dùng máy tính xách tay )
Thông tin sản phẩm
| Model sản phẩm |
NAVIGATOR TXB |
| Nhà sản xuất |
Texa - Italy |
NAVIGATOR TXB Evolution là công cụ mới mà TEXA thiết kế và phát triển đặc biệt cho kiểm tra, chuẩn đoán lỗi xe mô tô
Nó cực kỳ mạnh mẽ, được trang bị bộ nhớ SRAM 16 MBit và bộ nhớ lưu trữ 8 GBit NAND FLASH; đây là những tính năng rất quan trọng vì chúng cho phép thợ máy quản lý các tệp bản đồ một cách dễ dàng.
Các tiêu chuẩn CAN được hỗ trợ bao gồm quản lý mạng CAN đơn và một bộ điều khiển bổ sung để chẩn đoán trên nhiều mạng CAN.
Thông số kỹ thuật
| Bộ xử lý: |
CORTEX M3 STM32F103ZG 72 MHz, FLASH 1024 KBytes, SRAM 96 KBytes |
| Bộ nhớ SRAM |
16 MBits được tổ chức trong 1024K x 16 bit
NAND |
| Bộ nhớ Flash: |
8 GBit trên một bus 8-bit |
| Nguồn điện xe: |
Quản lý hệ thống 12VDC và 24VDC |
| Nguồn điện bên ngoài |
8 ÷ 32 V |
| Giao tiếp USB: |
RS232 ảo thông qua thiết bị USB 2.0 |
| Kết nối không dây: |
Bluetooth class1 (30 m) |
| Chuyển mạch điện: |
2 chiều, 13 vị trí độc lập |
| Đầu nối chẩn đoán: |
CPC 16 pin |
| Đèn báo: |
1 đèn LED xanh lục / đỏ, 1 đèn LED xanh dương |
| Tiêu thụ 12 V |
<200 mA |
| Tiêu thụ 24 V |
<100 mA |
| Nhiệt độ hoạt động: |
0 ÷ 50 ° C |
| Nhiệt độ bảo quản: |
- 20 ÷ 60 ° C |
| Độ ẩm hoạt động: |
10% ÷ 80% không ngưng tụ |
| Trọng lượng |
215g |
Quy định:
| Chỉ thị: |
1999/5 / EC |
| An toàn: |
EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC: 2011 + A2: 2013 |
| Khả năng tương thích điện từ |
EN 55022, EN 55024, EN 301 489-1 |
| Hệ thống vô tuyến điện: |
EN 301 489-17, EN 300 328-2 |
Các giao thức được hỗ trợ:
| • Mã chớp |
| • K, L (có bảo vệ dòng điện 100 mA), ISO9141-2, ISO14230 |
| • CAN ISO11898-2 tốc độ cao |
| • Kênh CAN thứ hai ISO11898-2 |
| • CAN ISO 11898-3 tốc độ thấp |
| • CAN SAE J2411 mạng đơn |
| • SAE J1850 PWM |
| • SAE J1850 VPW |
| • SAE J1708 |

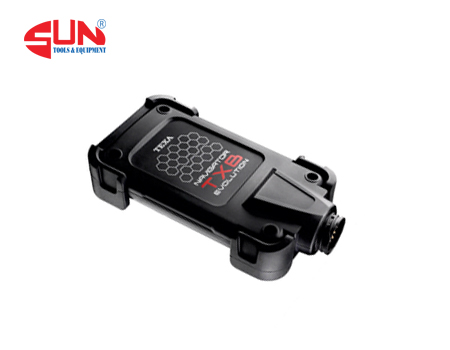

Hình ảnh sản phẩm: Thiết Bị Chuẩn Đoán Lỗi Xe Mô Tô NAVIGATOR TXB
Thiết Bị Chuẩn Đoán Lỗi Xe Mô Tô NAVIGATOR TXB kiểm tra tất cả các dòng xe Mô tô hiện có trên thị trường
Motorcycles - Adiva - Aeon - Aprilia - Bajaj - Benelli (DSK) - Bimota - BMW - Boom Trike - Buell - Cagiva - CFMoto - Daelim Motor - Darfra - Derbi - Ducati - Fantic Motor - Gas Gas - Generic - GG Technik -Gilera - Harley Davidson - Hisun - Honda - Honda Montesa - Husaberg - Husqvarna - Hyosung - Indian - Kasinski - Kawasaki - Keeway - Keller - KTM - Kymco - Laverda - Malaguti - Mash - MBK - Mondial - Moto Guzzi - Moto Morini - MV Agusta - Peugeot - Piaggio - Quadro - Royal Enfield - Sherco - Stels - Suzuki - SWM - SYM - TGB - Triumph - Ural - Vespa - Victory - Voxan - Yamaha

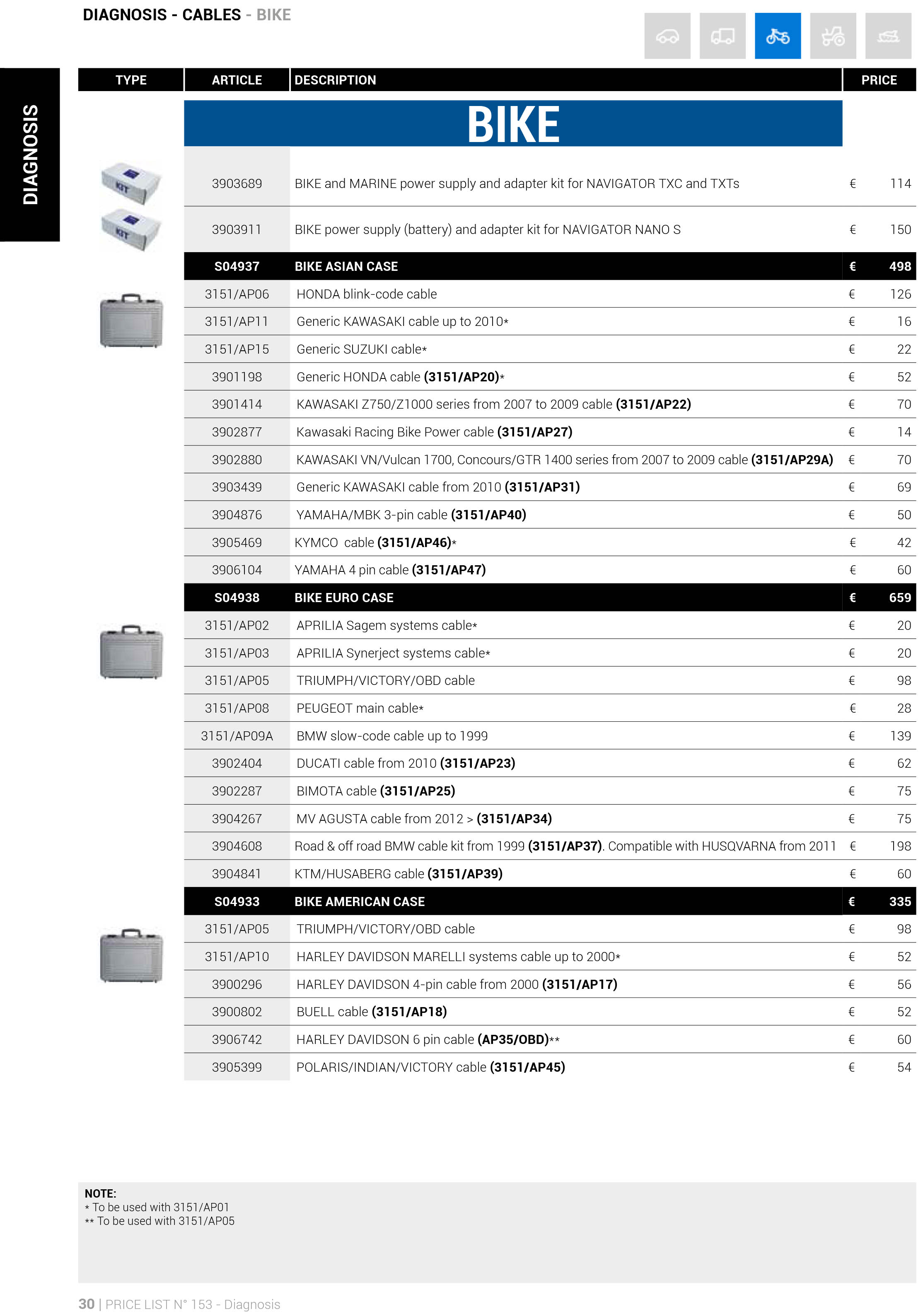

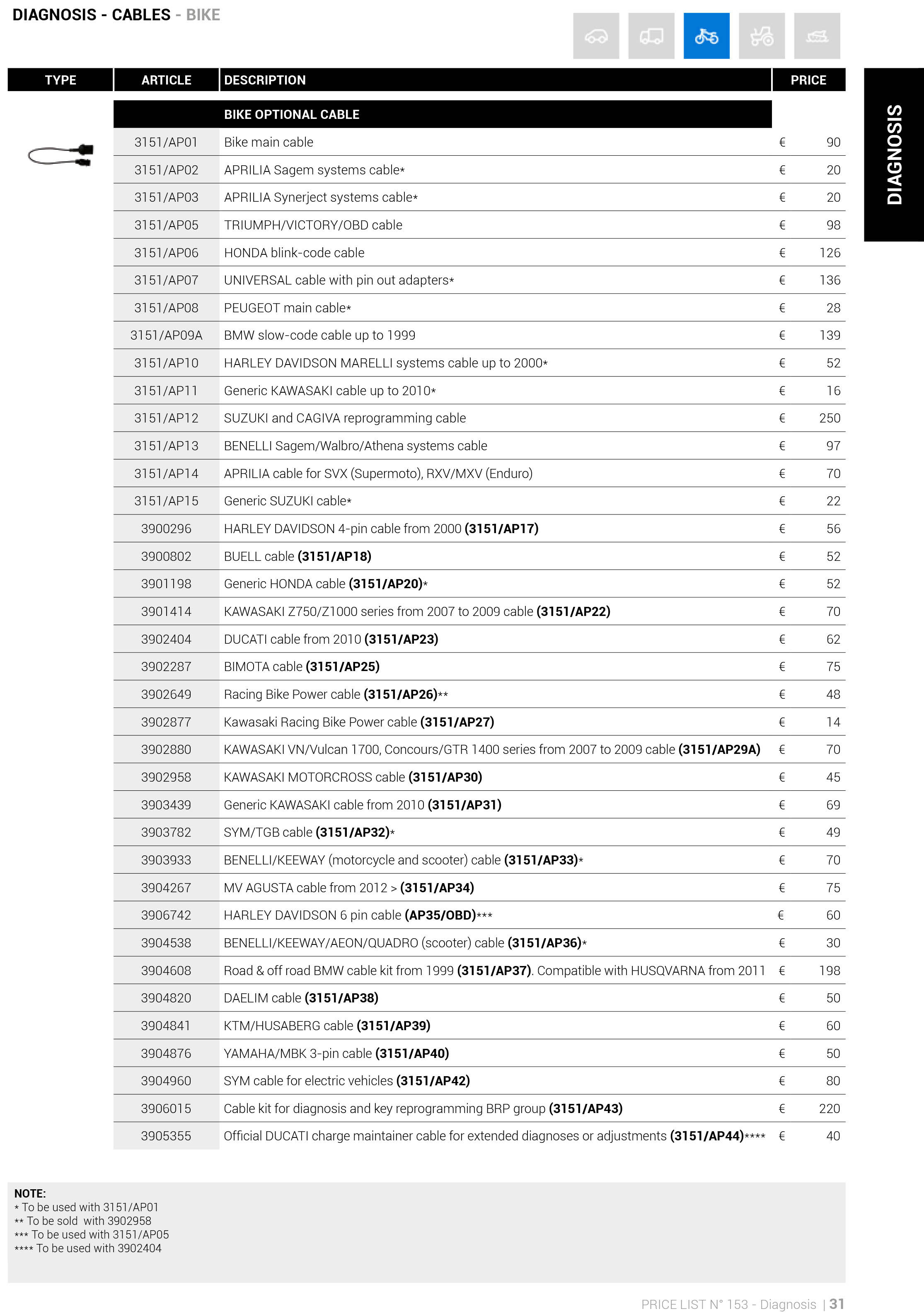

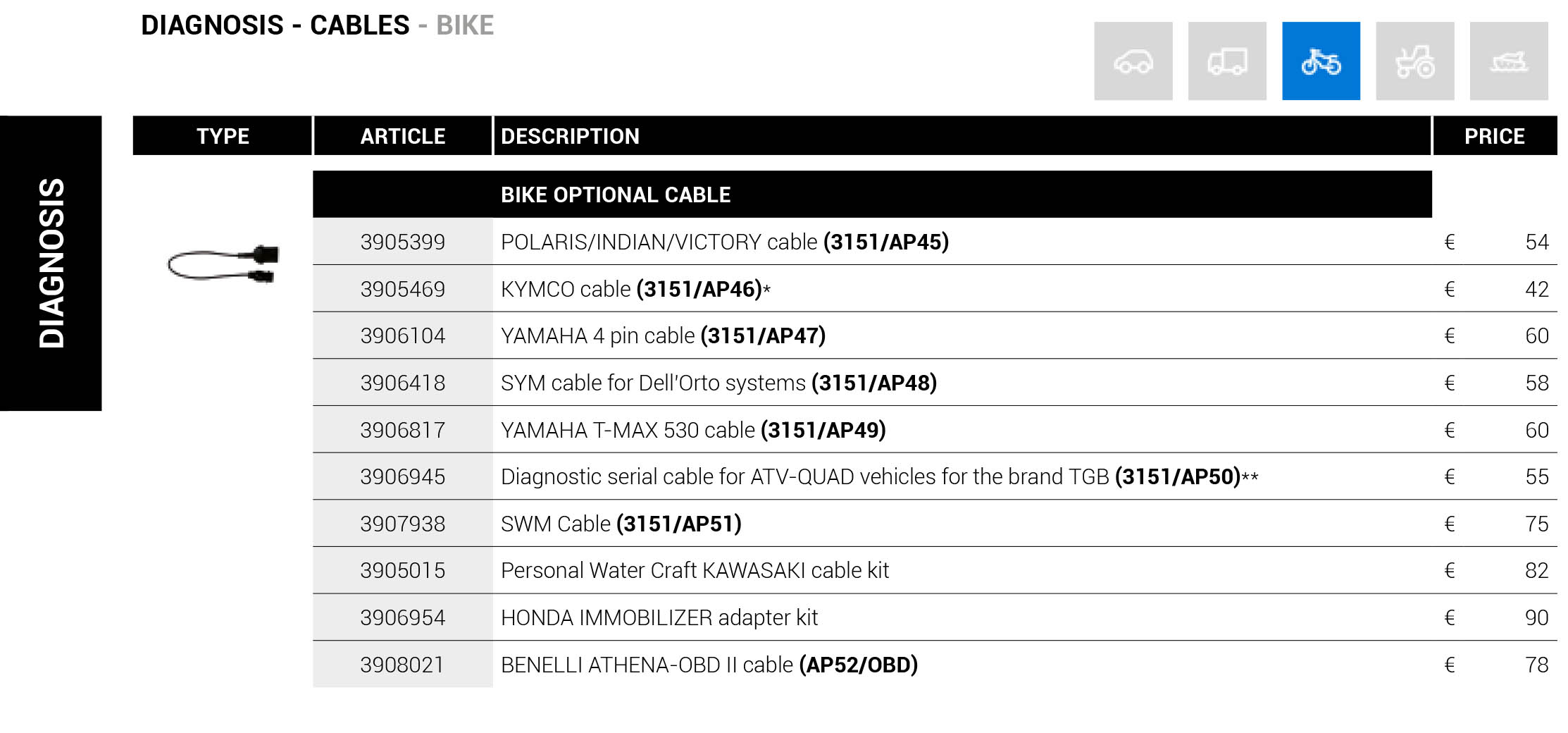

Khách hàng chọn thêm cáp để sử dụng cho Thiết Bị Chuẩn Đoán Lỗi Xe Mô Tô NAVIGATOR TXB theo nhu cầu

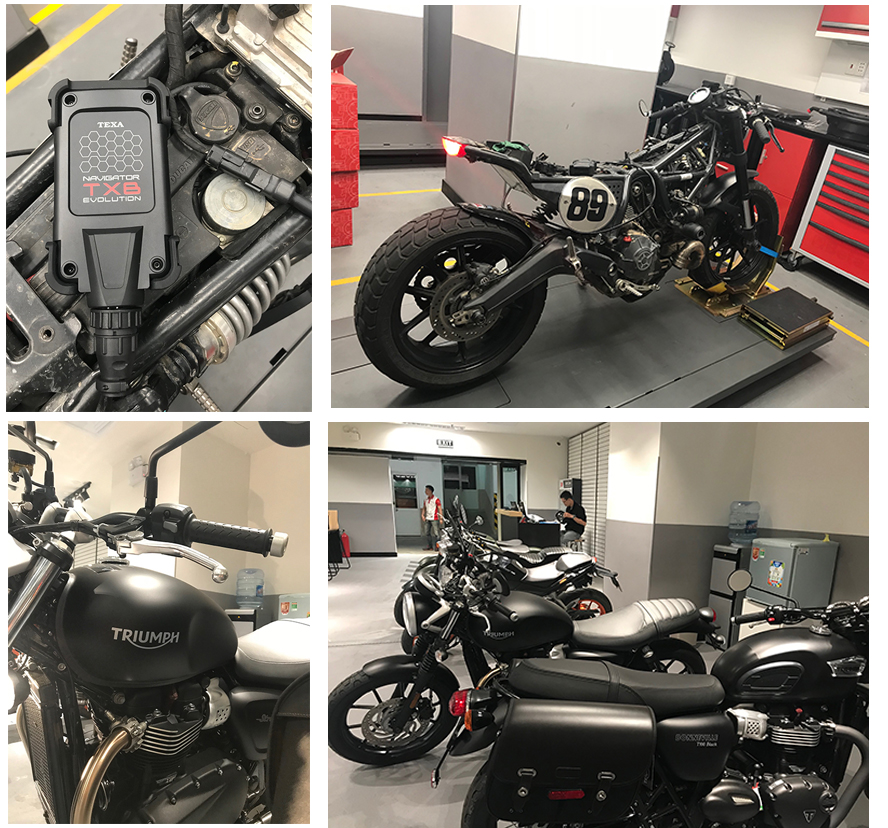

Hình ảnh bàn giao Thiết Bị Chuẩn Đoán Lỗi Xe Mô Tô NAVIGATOR TXB tại đại lý xe mô tô Triumph TPHCM
Diagnostic tool Navigator TXB
Processor: CORTEX M3 STM32F103ZG 72 MHz, FLASH 1024 KBytes, SRAM 96 KBytes
SRAM memory: 16 MBits organized in 1024K x 16 bits
NAND Flash memory: 8 GBit on an 8-bit bus
Vehicle battery: 12VDC and 24VDC system management
External power supply: 8 ÷ 32 V
USB communication: virtual RS232 via USB 2.0 Device
Wireless connection: Bluetooth class1 (30 m)
Electronic switch: 2-way, 13 independent positions
Diagnostic connector: 16-pin CPC
Visible warnings: 1 green/red LED, 1 blue LED
12 V consumption: < 200 mA
24 V consumption: < 100 mA
Operating temperature: 0 ÷ 50 °C
Storage temperature: - 20 ÷ 60 °C
Operating moisture: 10% ÷ 80% without condensation
Regulations:
• Directive: 1999/5/EC
• Safety: EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + AC:2011 + A2:2013
• Electromagnetic compatibility: EN 55022, EN 55024, EN 301 489-1
• Radio systems: EN 301 489-17, EN 300 328-2
Weight: 215 g
Supported protocols:
• Blink codes
• K, L (with current protection 100 mA), ISO9141-2, ISO14230
• CAN ISO11898-2 High Speed
• Second ISO11898-2 CAN Channel
• CAN ISO 11898-3 LOW Speed
• CAN SAE J2411 Single Wire
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J1708
• RS232
