Mô hình đào tạo pin nhiên liệu hydro ATP-85420
Thông tin sản phẩm
| Model sản phẩm |
ATP-85420 |
| Nhà sản xuất |
China |
Giới thiệu sản phẩm
Các thành phần cốt lõi của hệ thống điện xe chạy bằng pin nhiên liệu hydro trên bàn đào tạo bao gồm pin nhiên liệu màng trao đổi proton tự làm ẩm (PEMFC) làm mát bằng không khí và hệ thống điều khiển, thiết bị lưu trữ hydro, động cơ đồng bộ nam châm vĩnh cửu rotor ngoài, pin lưu trữ năng lượng, pin phụ, mô-đun nguồn, bộ tản nhiệt, v.v.
Bàn đào tạo có thể được sử dụng để học tập và rèn luyện cấu trúc và nguyên lý hoạt động của pin nhiên liệu hydro PEM.
Thông qua kết nối thực hành, học viên có thể nắm vững nguyên lý hoạt động và kết nối mạch của các thành phần cốt lõi trong hệ thống điện xe chạy bằng pin nhiên liệu hydro, cũng như mối quan hệ điều khiển kết nối, vị trí lắp đặt và các thông số vận hành giữa các thành phần.
Bộ phận điều khiển chính được kết nối với cổng phát hiện an toàn để đo lường quá trình vận hành của hệ thống điện xe chạy bằng pin nhiên liệu hydro.
Học viên có thể nắm vững nguyên lý hoạt động của hệ thống điện xe chạy bằng pin nhiên liệu hydro.
Mô hình đào tạo được trang bị máy phát điện hydro nước tinh khiết điện phân công nghệ cao, nhẹ, hiệu quả, tiết kiệm năng lượng và thân thiện với môi trường cùng hệ thống điều khiển.
Sinh viên có thể nhanh chóng nắm bắt được cấu trúc cụ thể của thiết bị điện phân, nguyên lý hoạt động và quy trình vận hành cụ thể của quá trình sản xuất hydro từ nước điện phân, cũng như đặc điểm cấu trúc của thiết bị lưu trữ hydro và các điểm vận hành của quá trình lưu trữ và vận chuyển hydro.
Chức năng sản phẩm
1. Toàn bộ hệ thống sản xuất hydro được đặt trên bệ theo trạng thái hoạt động, và toàn bộ quá trình sản xuất hydro, sấy khô và lưu trữ hydro được hiển thị đầy đủ.
2. Trong điều kiện bổ sung nước vào bể trước, quá trình điện phân có thể bắt đầu điện phân nước nhanh chóng. Nếu bể nước khan, quá trình điện phân nước nên được bắt đầu 5 phút sau khi bổ sung nước vào 2/3 bể nước. Màn hình hiển thị kỹ thuật số được trang bị để hiển thị trực quan tốc độ điện phân hydro (ml/phút).
3. Oxy được tạo ra trong quá trình điện phân nước chảy ngược từ đầu ra oxy của quá trình điện phân về bể nước thông qua ống khí nhựa, và oxy được thải ra khí quyển qua lỗ nhỏ trên nắp bể nước. Hydro được tạo ra trong quá trình điện phân nước đi vào thiết bị tách nước hydro thông qua ống khí áp suất cao từ đầu ra nước hydro của quá trình điện phân.
4. Thiết bị tách nước hydro thải phần lớn nước được mang theo trong quá trình điện phân vào bình điện phân để thu được hydro tương đối khô.
5. Hydro từ thiết bị tách nước hydro cần được kết nối với đồng hồ đo áp suất và bộ bảo vệ quá áp (công tắc áp suất) để hiển thị áp suất hydro. Khi áp suất hydro quá cao, nguồn điện điện phân của bình điện phân sẽ bị ngắt kết nối để dừng quá trình điện phân.
6. Hydro thông qua thiết bị tách nước hydro chứa một lượng nhỏ nước. Sau khi hấp thụ độ ẩm bằng máy hút ẩm, độ tinh khiết của hydro có thể đạt trên 99,99%.
7. Hydro khô đi vào bình chứa hydro thông qua ống dẫn khí áp suất cao.
8. Ống dẫn khí áp suất cao và các khớp nối ống khác nhau được sử dụng trong toàn bộ đường ống hydro có thể chịu được áp suất 2MPa.
9. Thiết bị có chức năng điều khiển thông minh. Khi bình chứa nước thiếu nước, báo động thiếu nước sẽ được kích hoạt ngay lập tức. Khi có nước trong bình tách, báo động sẽ được kích hoạt ngay lập tức và nguồn điện điện phân sẽ tự động ngắt kết nối.
10. Ghế tập huấn có hệ thống điện của xe chạy bằng pin nhiên liệu hydro chính thống thực tế và đáng tin cậy, có thể hiển thị đầy đủ cấu trúc thành phần và nguyên lý điều khiển của các bộ phận chính.
11. Các thành phần chính được lắp đặt trên ghế tập huấn và chế độ kết nối điện giống với hệ thống điện của xe chạy bằng pin nhiên liệu hydro, có thể dễ dàng tháo rời. Nhờ đó, học viên có thể nắm vững mối quan hệ thành phần của hệ thống điện của xe chạy bằng pin nhiên liệu hydro trong quá trình lắp ráp và tháo rời.
12. Hệ thống cung cấp điện pin nhiên liệu hydro tấm lưỡng cực kim loại chính thống được chọn cho ghế tập huấn. Điện áp làm việc đầu ra là 21V (gồm 35 cell, điện áp làm việc của mỗi cell là 0,6V), công suất tối đa không dưới 200W, hiệu suất ổn định và đáng tin cậy.
13. Điện áp ban đầu của hệ thống cung cấp điện pin nhiên liệu hydro cung cấp điện trực tiếp cho hệ thống truyền động điện thông minh, và điều khiển hệ thống truyền động điện thông minh hoạt động. Động cơ sử dụng động cơ đồng bộ nam châm vĩnh cửu rotor ngoài hoàn toàn trong suốt, tốc độ động cơ có thể điều chỉnh được và bảng hiển thị điện áp được trang bị để nắm bắt sự thay đổi của các thông số đầu ra điện ban đầu của hệ thống cung cấp điện cho pin nhiên liệu hydro.
14. Ghế tập được trang bị bộ điều khiển tăng áp ATP-AH để sạc bộ pin 48V sau khi tăng áp, mô phỏng quá trình tích trữ năng lượng của xe thật. Ghế cũng được trang bị thiết bị xả bộ pin 48V, có thể đạt được mức tiêu thụ điện năng thực tế thông qua hai nhóm gia nhiệt điện trở vỏ nhôm.
15. Ghế tập được trang bị bộ điều khiển hạ áp ATP-AF, chuyển đổi điện áp cao 48V thành điện áp 13,8V để bổ sung cho ắc quy axit chì 12V, được sử dụng để cung cấp điện cho hệ thống điện áp thấp của xe.
16. Hệ thống cung cấp điện cho pin nhiên liệu hydro và đường ra của bộ pin 48V được trang bị công tắc khẩn cấp ngắt kết nối cơ học, phù hợp để dễ dàng ngắt kết nối mạch nguồn trong trường hợp khẩn cấp và đảm bảo an toàn cho quá trình sử dụng.
17. Ghế tập được trang bị bảng giảng dạy bằng nhôm-nhựa để minh họa kết nối giữa mạch điểm và mạch khí của hệ thống sản xuất hydro, cũng như nguyên lý hoạt động và kết nối mạch của hệ thống điện của xe chạy bằng pin nhiên liệu hydro, thể hiện mối quan hệ điều khiển kết nối giữa các bộ phận khác nhau.
18. Các bộ phận điều khiển chính được kết nối với cổng phát hiện an toàn. Với sự trợ giúp của đồng hồ kẹp kỹ thuật số chuyên dụng DS2019-29, quy trình vận hành của hệ thống điện xe chạy bằng pin nhiên liệu hydro được đo lường, và các đặc tính của sự thay đổi điện áp và dòng điện được nắm vững.
19. Bốn bánh xe chống mài mòn được lắp đặt ở phía dưới ghế tập, có thể di chuyển linh hoạt. Đồng thời, hai bánh xe phía trước được trang bị thiết bị tự khóa, có thể cố định bất cứ lúc nào.
Thông số kỹ thuật
1. Kích thước tổng thể của bệ (mm): ≥1600*1000*1800 (D * R * C)
2. Kích thước tổng thể của bảng giảng dạy (mm): ≥1600*1000 (D * R)
3. Nhiệt độ làm việc của thiết bị: -5°～+35°
4. Thông số máy điện phân:
Nước thô: Nước siêu tinh khiết (điện trở suất lớn hơn 1m Ω · cm)
Loại điện cực: Điện cực Pt / C
Chất điện phân: Màng trao đổi proton
Công suất định mức: 90 W
Công suất cực đại: 100 W
Tốc độ tạo hydro định mức: 300 Nml/phút
Tốc độ sản xuất hydro cực đại: 300 Nml/phút
Áp suất giới hạn sản xuất hydro: 1Mpa
Chế độ làm mát: Làm mát bằng không khí tự nhiên, Làm mát bằng nước (nước thô)
5. Thông số nguồn điện điện phân: AC220V-DC (5)V- (45)A
Đầu vào: 220V AC
Dòng điện đầu ra: (45)A, Dòng điện đầu ra không đổi
Điện áp đầu ra tối đa: (5)V
Bảo vệ ngắn mạch: Có
Bảo vệ quá tải: Có
Chế độ tản nhiệt: Làm mát bằng quạt (điều khiển nhiệt độ)
Pin nhiên liệu hydro
6. Thông số kỹ thuật pin đơn 84*40
Điện áp danh định (V) 21V
Điện áp tối đa (V) 35V
Công suất danh định (W) 200W
Điện áp tối thiểu (V) 19V
Công suất tối đa (W) 250W
Trọng lượng (kg) 0.6
Dòng điện định mức (A) 9.52
Dòng điện tối đa (A) 13
Số lượng pin đơn 35
Áp suất hydro (Mpa) 0.06
Độ tinh khiết của hydro 99,99%
Kích thước tổng thể (mm) 96*111*120
7. Hệ thống truyền động điện thông minh:
Động cơ đồng bộ nam châm vĩnh cửu rotor ngoài trong suốt, tốc độ động cơ có thể điều chỉnh được
8. Bộ điều khiển tăng áp FXB-AH:
Dải điện áp đầu vào: 12V-35V
Dải điện áp đầu ra: 43,2V～55,2V
9. Bộ điều khiển hạ áp FXB-AF:
Dải điện áp đầu vào: 25V-55V
Dải điện áp đầu ra: 10,8V～13,8V
10. Bộ ắc quy 48V:
Ắc quy keo không cần bảo dưỡng 12V20AH, 4 ắc quy nối tiếp, tổng dung lượng 48V20AH
Điện áp ngắt khi xả và khi sạc lần lượt là 43,2V và 55,2V
11. Điện trở nhiệt vỏ nhôm: Tổng cộng 2 ắc quy, mỗi ắc quy có công suất không quá 500W
Cấu hình cơ bản
Một bộ bình chứa nước, một bộ nguồn điện phân, một bình điện phân (điện cực bạch kim), một bảng hiển thị kỹ thuật số, một thiết bị tách nước hydro, một bảng điều khiển (bảng thoát nước), một bộ nguồn điều khiển, một bộ bảo vệ quá áp (công tắc áp suất), một áp kế, một bộ máy sấy, đường dẫn khí bằng nhựa, đường dẫn khí bằng kim loại, v.v. Một bộ hệ thống cung cấp điện cho bình nhiên liệu hydro tấm lưỡng cực kim loại, một bình chứa hydro, một bộ hệ thống truyền động điện thông minh (bao gồm bộ điều khiển động cơ và động cơ), một bộ điều khiển tăng áp ATP-AH, một bộ điều khiển hạ áp ATP-AF, một bộ pin nguồn 48V, hai nhiệt điện trở vỏ nhôm, hai công tắc ngắt nguồn khẩn cấp cơ học, một đồng hồ kẹp chuyên dụng cho ô tô DS2019-29, một pin 12V45AH không cần bảo dưỡng, bệ di động và bảng giảng dạy.

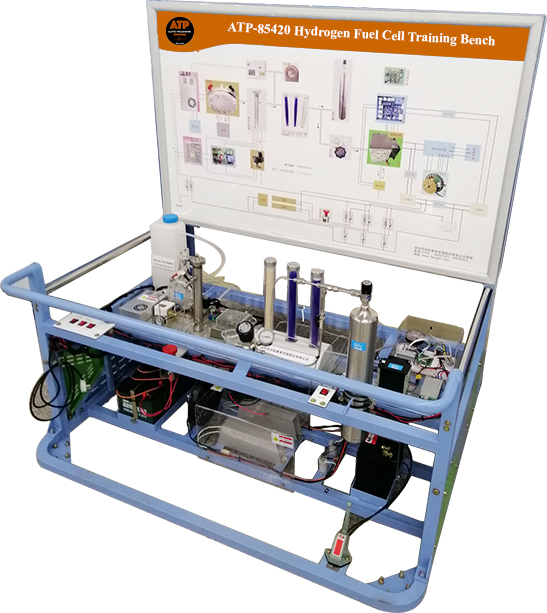

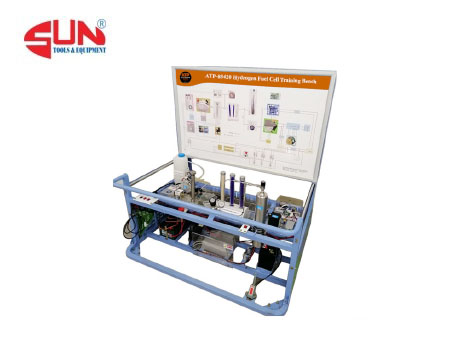

Hình sản phẩm Mô hình đào tạo pin nhiên liệu hydro ATP-85420
Thông tin nhà sản xuất :
Công ty ATPEDU CO., LTD được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo pin nhiên liệu hydro ATP-85420
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
