Mô hình hệ thống phát điện mặt trời quang điện ATP-85490
Thông tin sản phẩm
| Model sản phẩm |
ATP-85490 |
| Nhà sản xuất |
China |
Giới thiệu sản phẩm
Hệ thống sử dụng cấu trúc tách rời, với các tấm pin quang điện và nguồn sáng mặt trời mô phỏng được bố trí tách biệt với bệ đào tạo.
Thông qua việc thực hành kết nối, sinh viên có thể nắm vững nguyên lý hoạt động và kết nối mạch điện của tấm pin quang điện, cũng như mối quan hệ điều khiển kết nối, vị trí lắp đặt và các thông số vận hành của máy phát điện và bộ điều khiển, đồng thời nắm vững nguyên lý hoạt động của hệ thống phát điện mặt trời trong quá trình vận hành thực tế.
Mô hình đào tạo được trang bị bộ biến tần, cho phép sinh viên nhanh chóng nắm vững cấu trúc mạch điện cụ thể của máy phát điện mặt trời so với điện năng tiêu thụ, cũng như nguyên lý hoạt động, đặc điểm cấu trúc và điểm vận hành của biến tần.
Đặc điểm
1. Hệ thống sử dụng cấu trúc phân chia, với các tấm pin quang điện mặt trời và nguồn sáng mặt trời mô phỏng được bố trí tách biệt với bệ đào tạo.
2. Bệ đào tạo được trang bị một bảng điều khiển có thể minh họa đầy đủ nguyên lý hoạt động của trạm điện quang điện mặt trời và được trang bị các đầu dò. Thông qua dây kết nối, thí nghiệm xây dựng trạm điện mặt trời độc lập có thể được thực hiện.
3. Bệ đào tạo bao gồm một bệ và một bảng điều khiển cũng như các tấm pin quang điện mặt trời và nguồn sáng mặt trời mô phỏng; bệ được đặt nằm ngang, và có thể đặt các dụng cụ, thiết bị và dây kết nối trong các thí nghiệm khác nhau; bốn bánh xe được lắp đặt ở phía dưới bệ, hai bánh xe vạn năng và hai bánh xe cố định, có thể di chuyển linh hoạt. Đồng thời, các bánh xe vạn năng được trang bị các thiết bị tự khóa để cố định vị trí; các bánh xe không gây tiếng ồn, và đường kính ngoài không nhỏ hơn 5 inch; Các tấm pin quang điện mặt trời và nguồn sáng mặt trời mô phỏng được lắp đặt trên đế thép hợp kim, được trang bị bốn bánh xe và có thể di chuyển độc lập.
4. Bệ đào tạo được trang bị sách hướng dẫn đào tạo phù hợp với dự án đào tạo.
5. Bệ đào tạo được trang bị công tắc dừng khẩn cấp, được lắp đặt ở vị trí dễ tiếp cận.
Thông số cơ bản
1. Tấm pin quang điện mặt trời
Công suất đầu ra: 4*10W;
Điện áp mạch hở: 21,24V;
Dòng điện ngắn mạch: 0,57A hoặc hiệu suất tương đương.
2. Đồng hồ đo Lux
Dải đo: 0~300KLx, tự động chuyển đổi dải đo.
3. Vôn kế, ampe kế, nhiệt kế và ẩm kế
Hai vôn kế DC 0~200V và ampe kế DC 2A mỗi cái;
Một vôn kế AC 0~500V và ampe kế AC 5A mỗi cái;
Đồng hồ đo nhiệt độ và độ ẩm: dải đo nhiệt độ: -40℃~+70℃;
Dải đo độ ẩm: 20%~90%.
4. Ắc quy: dung lượng ≥45Ah, điện áp 12V
5. Thông số kỹ thuật của module biến tần năng lượng mặt trời
Loại: biến tần sóng sin
Điện áp đầu vào: DC9,7~14,4V;
Điện áp đầu ra: AC220±5% và 5V;
Bảo vệ chống kết nối ngược;
Bảo vệ thấp áp: 9.6V±0.2V;
Bảo vệ quá áp: 14.4V±0.2V;
Công suất đầu ra: 300W;
Công suất cực đại: 600W.
6. Bộ điều khiển năng lượng mặt trời:
Hệ thống chuyển mạch tự động 12V/24V; điều khiển hoàn toàn tự động các chức năng chống quá tải, quá xả, đoản mạch điện tử, bảo vệ quá tải, bảo vệ chống kết nối ngược, v.v.;
Điện áp thấp: 12.0V; ×2/24V
Bảo vệ quá áp: 17V; ×2/24V;
Bảo vệ quá tải, ngắn mạch: 1.25 lần dòng điện định mức trong 60 giây, 1.5 lần dòng điện định mức trong 5 giây, ≥3 lần dòng điện định mức khi bảo vệ ngắn mạch.
Tổng dòng điện sạc định mức: 10A.
7. Môi trường: nhiệt độ 0~35℃, độ ẩm 5~95%
8. Nguồn điện: 220VDC, 50Hz
Các thành phần chính
Bốn tấm pin quang điện mặt trời, một bộ nguồn sáng analog, một bộ điều khiển quang điện mặt trời, một bộ biến tần quang điện với công tắc nguồn AC, một đồng hồ đo nhiệt độ và độ ẩm trong nhà, hai mô-đun đo công suất điện tử, bốn thiết bị hiển thị kỹ thuật số, một công tắc chống rò rỉ AC, một bộ mô-đun hiển thị quang điện và công suất, một bộ đế giá đỡ, v.v.
Các dự án đào tạo thực hành có thể hoàn thành
Thí nghiệm 1: Chuỗi thí nghiệm về đặc tính của tấm pin quang điện mặt trời
Điện áp hở mạch, dòng điện ngắn mạch, đặc tính I-V, đặc tính P-V, đặc tính V-A, đặc tính quang phổ, điện áp hở mạch song song nối tiếp, thí nghiệm kiểm tra dòng điện ngắn mạch song song nối tiếp, thí nghiệm tính toán công suất đầu ra và hệ số lấp đầy, và thí nghiệm đo hiệu suất chuyển đổi của tấm pin quang điện mặt trời; Nghiên cứu thực nghiệm về mối quan hệ giữa điện áp hở mạch, dòng điện ngắn mạch và cường độ ánh sáng tương đối; Thí nghiệm kiểm tra đặc tính đầu ra của tấm pin mặt trời; Thí nghiệm về ảnh hưởng của điện trở nối tiếp và điện trở song song đến hệ số lấp đầy, cũng như thí nghiệm kiểm tra đặc tính tải.
Thí nghiệm 2: Chuỗi Thí nghiệm Bộ điều khiển Quang điện Mặt trời
Thí nghiệm nguyên lý bộ điều khiển MPPT; Thí nghiệm điều chỉnh tự động MPPT; Thí nghiệm so sánh công suất đầu ra của tấm pin quang điện mặt trời có và không có bộ điều khiển; Thí nghiệm vận hành thủ công bộ điều khiển; Thí nghiệm điều khiển sạc pin mặt trời; Thí nghiệm bảo vệ sạc và xả bộ điều khiển; Thí nghiệm kiểm tra điện áp và dòng điện pin; Thí nghiệm ước tính công suất pin; Thí nghiệm đo nhiệt độ môi trường xung quanh bộ điều khiển; Thí nghiệm đầu ra điều khiển đèn điều khiển theo thời gian, v.v.
Thí nghiệm 3: Chuỗi Thí nghiệm Ứng dụng và Tải năng lượng Mặt trời
Thí nghiệm quạt AC và DC năng lượng Mặt trời; Thí nghiệm đèn đường năng lượng Mặt trời; Thí nghiệm đèn cảnh báo năng lượng Mặt trời; Thí nghiệm bộ sạc năng lượng Mặt trời; Thí nghiệm tải trở kháng biến đổi năng lượng Mặt trời; Thí nghiệm dòng điện đầu ra; Thí nghiệm công suất đầu ra; Thí nghiệm đặc tính dòng điện ở các trạng thái điện áp khác nhau và thí nghiệm đặc tính điện áp ở các trạng thái dòng điện khác nhau.
Thí nghiệm 4: Chuỗi Thí nghiệm Biến tần Quang điện Mặt trời
Thí nghiệm nguyên lý hoạt động và cấu trúc thành phần của biến tần; Thí nghiệm kiểm tra điện áp và dòng điện đầu ra; Thí nghiệm ước tính công suất đầu ra; Thí nghiệm trình diễn bảo vệ quá tải hoặc ngắn mạch; Thí nghiệm trình diễn kết nối ngược điện áp đầu vào; Thí nghiệm kiểm tra dải điện áp đầu vào và thí nghiệm tính toán hiệu suất chuyển đổi, v.v.
Thí nghiệm 5: Chuỗi Thí nghiệm Trạm điện Mặt trời độc lập
Thí nghiệm xây dựng trạm điện độc lập; Thí nghiệm xây dựng nhà máy điện nối lưới; thí nghiệm về tác động của tải AC trong các điều kiện làm việc khác nhau đối với hệ thống phát điện mặt trời; thử nghiệm phát hiện công suất AC của nhà máy điện mặt trời độc lập, v.v.

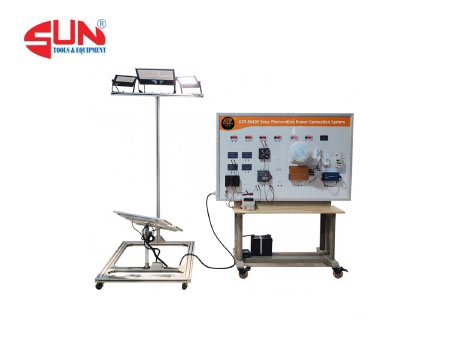

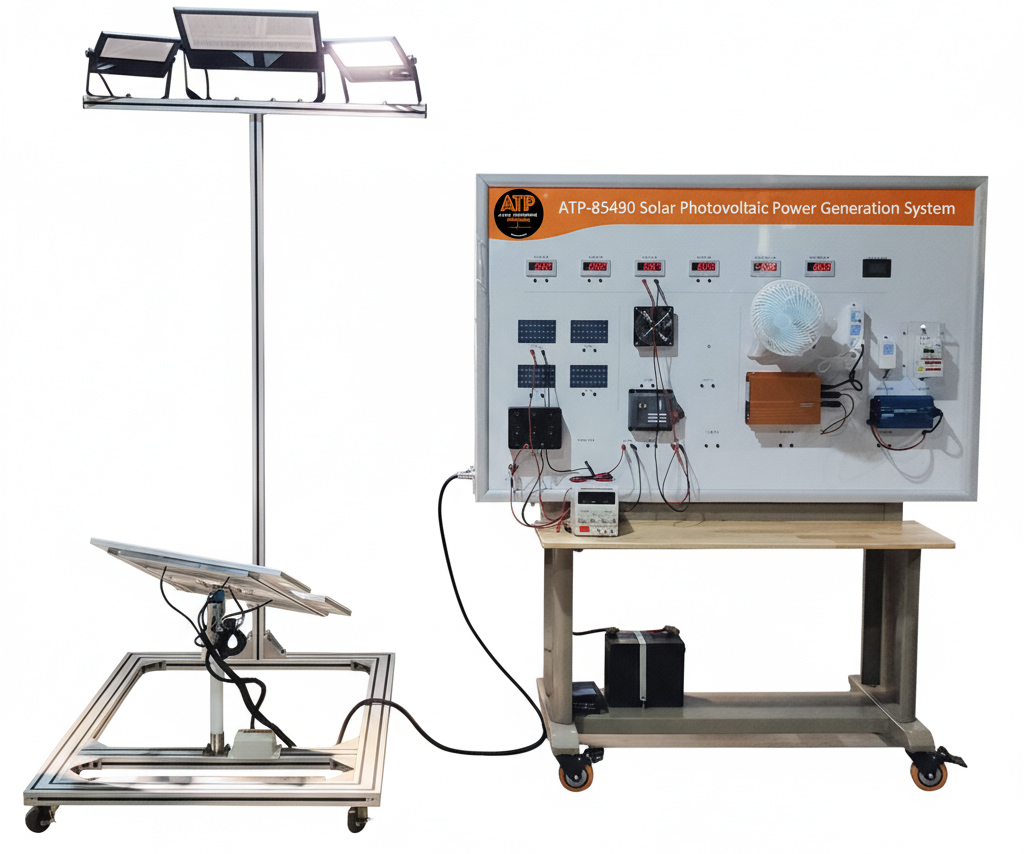

Hình sản phẩm Mô hình hệ thống phát điện mặt trời quang điện ATP-85490
