Mô Hình Cắt Bổ Kết Cấu Hệ Thống Truyền Động Trên Xe Máy Kéo G-340201
Thông tin sản phẩm
| Model sản phẩm |
G-340201 |
| Nhà sản xuất |
Daesung G3 - Korea |
Thông số kỹ thuật
| Đây là một mô hình đào tạo dùng để tìm hiểu cấu trúc bên trong và nguyên lý của hệ thống truyền động của xe máy kéo dùng trong lĩnh vực nông nghiệp với các bộ phận được cắt bổ. |
| Mô hình dùng để giảng dạy về lý thuyết và thực hành về nguyên lý hoạt động và chức năng của từng bộ phận trên máy kéo bằng cách điều khiển các hoạt động của các bộ phận trên máy kéo. |
| Nó hiệu quả trong việc huấn luyện KTV tìm hiểu về nguyên lý hoạt động cũng như cách chẩn đoán lỗi hư hỏng, kiểm tra định kỳ và bảo dưỡng.. |
| Trang bị động cơ Diesel 4 thì, 4 xy lanh, làm mát bằng dung dịch, công suất 35HP, hộp số sàn 8 cấ |
| Mô hình cũng hiệu quả trong việc giảng dạy về nguyên lý động cơ và các bộ phận như hệ thống nạp, xả, hệ thống làm mát và bôi trơn thông qua các mặt cắt ngang trên xy lanh, piston, nắp quy lát, cam, xupap, kim phun… |
| Mô hình được sản xuất theo thực tế với các chi tiết được cắt bổ như: bộ ly hợp, hộp số, 4WD, vi sai, hệ truyền động, PTO, trợ lực lái, các bộ phận làm việc… |
| Dẫn động bằng mô tơ nguồn 220V điều khiển số vòng quay, trang bị hộp điều khiển S/W, đèn báo, cầu chì, ngắt mạch tự động, công tắt khẩn cấp. |
| Hiệu quả trưng bày cao nhờ trang bị 2 đèn led chiếu sáng mô hình |
| Mô hình này được sơn chi tiết để nâng cao chất lượng giảng dạy. Mặt cắt : màu đỏ sẫm; hệ thống nạp : màu xanh đậm; hệ thống thoát khí: màu hồng; hệ thống bôi trơn: màu vàng; thân máy: màu đen; nắp quy lát: màu bạc; cao su đỡ: trắng. |
| Phần bên ngoài mô hình được sơn chống sét và các phụ tùng được sơn tĩnh điện đảm bảo độ bền. |
| Mô hình được thiết kế và sản xuất theo tiêu chuẩn ISO 9001. |
| Kích thước sản phẩm |
(Dài) 3750 x (Rộng) 1800 x (Cao) 2000 mm. |
| Trọng lượng |
1500kg. |

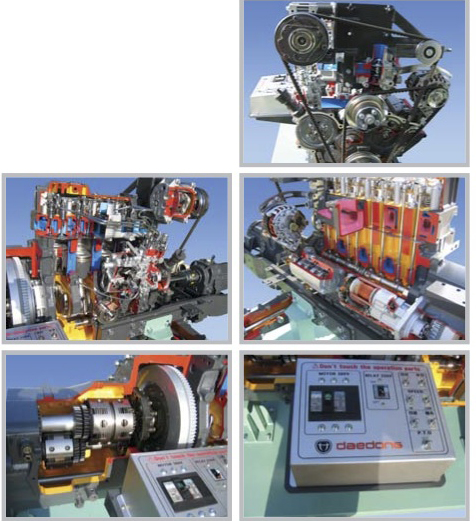

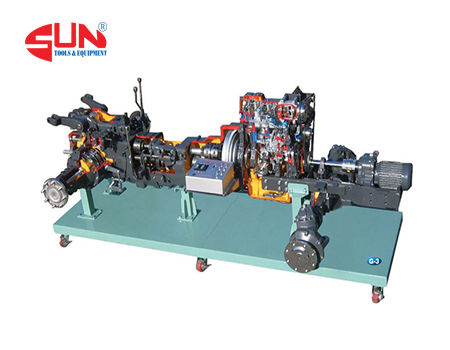

Hình ảnh sản phẩm: Mô Hình Cắt Bổ Kết Cấu Hệ Thống Truyền Động Trên Xe Máy Kéo G-340201
Tractor Structure Exhibit Educational Training Equipment
It is an educational and displaying model for understanding the power train structure of new agricultural tractor by cross-sectioning component.
It is educational system for theoretical and practical education by controlling internal operating structure and principal of functions to explain by seeing and operating each parts of tractor.
It is effective to understand power train system of tractor as well as technical training such as fault diagnosis, periodic inspection, and maintenance.
4 stroke 4 cylinder, water-cooling, Diesel engine, hydraulic automatic transmission Model M26 LX68
It is useful for technical education of power generating principle and components such as intake, exhaust, cooling and lubricating system by cross-sectioning cylinder, piston, head, cam, valve, nozzle.
It is manufactured as operating type by cross-sectioning clutch, transmission, 4WD, differential gear, hub, break, power train, PTO, power steering, working parts, etc.
Moving forward, backward, high and low speed and PTO of hydraulic automatic transmission is manufactured as normal operating system by special design of G-3.
This is installed aluminium control box with AC 380V power and motor drive of 20RPM and power S/W, power, circuit breaker, emergency S/W.
Display effect is good because of using two high brightness halogen lamp.
Using special paint and standard coating for machine, it helps high education effect for each systems and parts. Cut face : dark red, intake : skyblue, exhaust : pink, lubricatingdevice : yellow, block : black, head : sliver, gasket : white
Exterior is painted by diamond and parts are coated for durability.
The model is designed and manufactured according to ISO 9001 and our company'stechnical spec.
A robust stand, made of steel and powder-coated, can be easily moved and stopped by 6 wheels. An user's manual and a cover
Detailed specifications are subject to change by order of customer.
