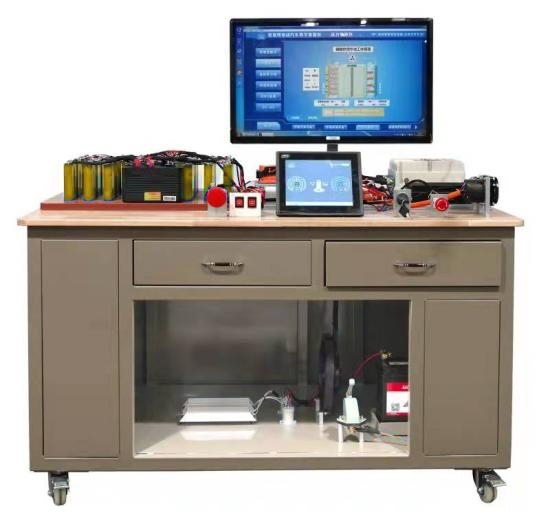

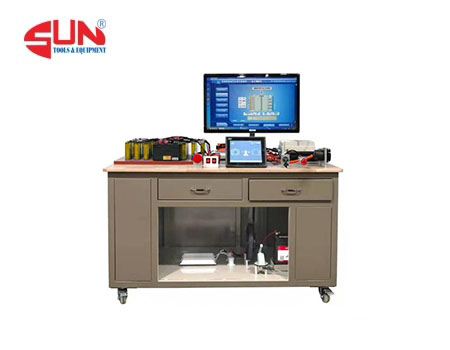

Mô hình bàn thực hành lắp đặt, kiểm tra vận hành pin Xe ôtô điện và phần mềm giảng dạy ATP-55002
Thông tin sản phẩm
| Model sản phẩm |
ATP-55002 |
| Nhà sản xuất |
China |
Giới thiệu sản phẩm
Mô hình sử dụng bộ pin điện thuần túy của xe điện chính thống. Nó chứa pin điện lithium sắt phosphate, dung lượng cell 3,2V20Ah, với tổng cộng 36 cell nối tiếp, tổng điện áp 115,2V. Nó cũng áp dụng hệ thống quản lý pin phân tán, 2 mô-đun thu thập, mỗi mô-đun thu thập chịu trách nhiệm thu thập thông tin của 18 cell, 1 mô-đun điều khiển chính giao tiếp với 2 mô-đun thu thập thông qua mạng CAN. Là cấu hình cơ bản, bộ pin điện cung cấp điện áp cao cho các bàn làm việc hệ thống chạy bằng điện khác nhau, để sinh viên có thể nắm vững công nghệ bộ pin điện tiên tiến nhất. Sản phẩm có thể được sử dụng để dạy lắp đặt và vận hành bộ pin điện của xe năng lượng mới và có thể thực hiện kiểm soát hiệu chuẩn thông số và phát hiện động thời gian thực cho bộ pin đã lắp ráp thông qua hệ thống phát hiện giảng dạy phù hợp.
Tính năng
Phần 1: Bàn đào tạo lắp đặt và vận hành bộ ắc quy điện
Bàn đào tạo bao gồm nhiều mô-đun bộ ắc quy. Pin bao gồm các cell điện lithium sắt phosphate. Tổng cộng có 36 cell điện được kết nối nối tiếp và chia thành hai mô-đun. Dung lượng cell đơn là 20AH và được trang bị thiết bị cảm ứng 24 inch có nhúng các tài nguyên giảng dạy hỗ trợ.
Được trang bị hệ thống quản lý ắc quy phân tán cấp xe, bao gồm một mô-đun điều khiển chính và hai mô-đun thu thập phụ. Sau khi lắp ráp ắc quy, dữ liệu có thể được trao đổi thông qua hệ thống hiển thị tương tác thông minh và hệ thống quản lý ắc quy phân tán của thiết bị, để hoàn thành việc giám sát dữ liệu liên quan đến bộ ắc quy điện.
Được trang bị cổng sạc AC tiêu chuẩn và bộ sạc trên bo mạch. Sau khi hiệu chuẩn dữ liệu hoàn tất, có thể thực hiện kiểm tra sạc cho bộ ắc quy và nguyên lý mạch sạc và có thể hoàn thành việc giảng dạy thực hành.
Bàn đào tạo được trang bị súng sạc AC 220V, thuận tiện cho học viên kiểm tra mạch sạc. Bàn thí nghiệm hỗ trợ sạc cọc sạc AC 7 lõi tiêu chuẩn (bao gồm tín hiệu CC và CP).
Bàn thí nghiệm được trang bị hệ thống tải mô phỏng. Tải được chia thành hai chế độ: cao và thấp, có thể hoàn thành việc đưa vào vận hành mạch nguyên lý xả của bộ pin nguồn.
Bàn thí nghiệm được trang bị mô-đun hộp phân phối điện áp cao, có thể hoàn thành việc đưa vào vận hành và giảng dạy nguyên lý mạch điều khiển bật/tắt nguồn điện áp cao, bao gồm rơle xả, rơle sạc, rơle sạc trước, điện trở sạc trước và cảm biến dòng điện hall.
Mô-đun sạc của bàn thí nghiệm, mô-đun hộp phân phối điện áp cao và mô-đun hệ thống quản lý pin phân tán được bảo vệ bằng vật liệu trong suốt và có các cổng phát hiện tín hiệu ở trên cùng. Đường kính của cổng phát hiện là 8mm, đảm bảo an toàn cho quá trình đo và có thể hiển thị trực quan cấu hình của từng mô-đun và trạng thái kết nối đường dây giữa các mô-đun.
Bàn thí nghiệm được làm bằng tấm thép cán nguội chắc chắn phun tĩnh điện, độ ổn định cao, chống va đập, chống nước và chống lão hóa. Bệ được phủ bằng gỗ nguyên chất, không dễ bị trầy xước, đồng thời đảm bảo hiệu suất cách nhiệt. Bệ có hai ngăn kéo lưu trữ siêu lớn, kéo trơn tru, cân bằng mạnh mẽ, không dễ bị gỉ và phai màu.
Đế của thiết bị được trang bị cơ chế khóa bánh xe vạn năng phanh kép và bề mặt được xử lý bằng công nghệ mạ kẽm chất lượng cao, đảm bảo độ bền và độ cứng của cơ chế bánh xe. Bên trong sử dụng bi thép chính xác, có thể thực hiện xoay toàn diện, bảo vệ môi trường, yên tĩnh và an toàn cao hơn. Hệ thống phanh sử dụng má phanh chống mài mòn gân bò lớn, giúp phanh ổn định và chắc chắn hơn.
Bộ pin điện được trang bị công tắc ngắt nguồn khẩn cấp. Công tắc tắt nguồn khẩn cấp được lắp ở phần dễ vận hành ở mặt trước của bộ pin nguồn. Nhấn nút công tắc tắt nguồn khẩn cấp màu đỏ trong trường hợp khẩn cấp và toàn bộ hệ thống nguồn điện cao áp sẽ được tắt để đảm bảo an toàn cho quá trình giảng dạy.
Ngoài 36 cell đơn trong bộ pin nguồn, 10 cell đơn bổ sung được trang bị để thực hành lắp ráp song song nối tiếp, giúp học viên đánh giá cell nào bị hỏng và cell nào còn tốt.
Các cell sử dụng loại đầu cọc dương và âm chốt M6 và kết nối giữa các cell được kết nối bằng tấm dẫn điện linh hoạt để đáp ứng các yêu cầu kỹ thuật của kết nối lặp lại.
Phần 2: Phần mềm gói tài nguyên giảng dạy hệ thống pin nguồn xe năng lượng mới V1.0
Hệ thống giảng dạy thông minh có thể hiệu chuẩn và phát hiện động bộ pin đã lắp ráp và có thể điều khiển đồ họa băng ghế đào tạo bộ pin nguồn thông qua giao diện người-máy tính, thuận tiện cho việc phân tích dữ liệu và hiệu chuẩn bộ pin.
Hệ thống có thể phát hiện trạng thái kết nối của thiết bị truyền thông như thiết bị CAN theo thời gian thực và có thể đánh giá kết quả phát hiện, hệ thống sẽ báo lỗi tương ứng khi có kết quả bất thường.
Ở chế độ đào tạo, tổng điện áp của bộ pin sẽ được hiển thị đồ họa và động, bao gồm 8 nhiệt độ pin, 36 điện áp cell, điện áp cao nhất của cell, điện áp thấp nhất của cell, nhiệt độ cao nhất của pin, nhiệt độ thấp nhất của pin, dòng điện bus, SOC và thông tin dữ liệu khác.
Trong quá trình xả, thiết bị có thể hiển thị động dòng điện xả, thời gian xả còn lại, v.v. Trong quá trình sạc, thiết bị sẽ hiển thị động trạng thái kết nối của súng sạc, CC, CP, dòng điện sạc, thời gian sạc còn lại và các thông tin khác.
Phần mềm máy tính chủ phù hợp có chức năng phát hiện tiếp điểm, có thể phát hiện rơ le dương tổng, rơ le âm tổng, rơ le sạc trước, rơ le sạc, v.v. theo thời gian thực. Khi tiếp điểm đang hoạt động, nút tương ứng trên giao diện phần mềm có thể được làm nổi bật. Ở trạng thái đưa vào vận hành, học viên cũng có thể điều khiển việc kéo vào và tắt tiếp điểm thông qua chuột, để xác minh trạng thái hoạt động của thiết bị.
Phần mềm máy tính phía trên có chức năng hiển thị luồng dữ liệu, có thể hiển thị động luồng dữ liệu có liên quan của hệ thống quản lý pin điện, bao gồm: tổng điện áp của pin, dòng điện bus, SOC hệ thống, trạng thái hoạt động của hệ thống, trạng thái kết nối súng sạc, trạng thái sạc, chế độ và trạng thái sạc của súng sạc, giá trị điện trở dương cách điện, giá trị điện trở âm cách điện, giá trị điện trở CC, giá trị điện trở CC2, chênh lệch nhiệt độ pin, chu kỳ nhiệm vụ CP, trạng thái liên động điện áp cao, trạng thái giao tiếp với xe, trạng thái giao tiếp bộ sạc, nhiệt độ giá đỡ súng sạc AC, v.v. Phần mềm có chức năng khôi phục cài đặt mặc định, có thể khôi phục dữ liệu đã hiệu chuẩn chỉ bằng một cú nhấp chuột.
Hệ thống có nền tảng hiển thị cấu trúc ảo pin tích hợp hoàn toàn phù hợp với thiết bị và hiển thị hoàn toàn nguyên lý điều khiển của bộ pin điện. Màn hình hiển thị bộ pin điện được tạo thành hoạt hình 3D và quy trình lắp ráp và các biện pháp phòng ngừa của bộ pin điện được mô tả chi tiết theo quy trình của nhà máy.
Thông số kỹ thuật:
Bộ pin nguồn: Loại pin nguồn: pin lithium sắt phosphate thân thiện với môi trường (vỏ nhôm vuông, cell 3,2V20AH), dung lượng pin nguồn: 115,2V20AH, số lần sạc và xả đầy: 2000 lần, nhiệt độ hoạt động: -20 ℃～60℃, hệ thống quản lý pin BMS: 1 mô-đun điều khiển chính, 2 mô-đun điều khiển phụ với 10 cell bổ sung
Thiết bị phân phối dung lượng pin: sạc dòng điện không đổi, sạc điện áp không đổi, sạc dòng điện không đổi và điện áp không đổi, sạc công suất không đổi, xả dòng điện không đổi, xả tải không đổi, xả công suất không đổi, hỗ trợ song song kênh. Tổng cộng có 8 kênh.
Bộ sạc trên bo mạch: Loại: bộ sạc thông minh trên bo mạch làm mát bằng không khí cưỡng bức, điện áp đầu vào: 100～240VAC, công suất đầu vào: 1,2KW, cấp độ bảo vệ: không thấp hơn IP67, cấp độ chống rung: SAEJ1378, phương pháp giao tiếp với bộ pin nguồn: thông qua giao tiếp mạng CAN
Bộ chuyển đổi DC-DC: Loại: Bộ chuyển đổi DC-DC làm mát bằng không khí tự nhiên, Điện áp đầu vào: 115VDC, Điện áp đầu ra: 13,5VDC, Công suất đầu ra: 500W
Nguồn điện làm việc bên ngoài của thiết bị: 220V AC, công suất 1,2KW
Nhiệt độ làm việc của thiết bị: -20℃～+40℃
Kích thước thân bàn làm việc (mm): 1450*800*835 (dài*rộng*cao)
Hình sản phẩm :Mô hình bàn thực hành sửa chữa dây điện của xe ôtô điện ATP-45015
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến. Chuyên sản xuất mô hình dạy nghề ôtô như Mô hình bàn thực hành lắp đặt, kiểm tra vận hành pin Xe ôtô điện và phần mềm giảng dạy ATP-55002
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
