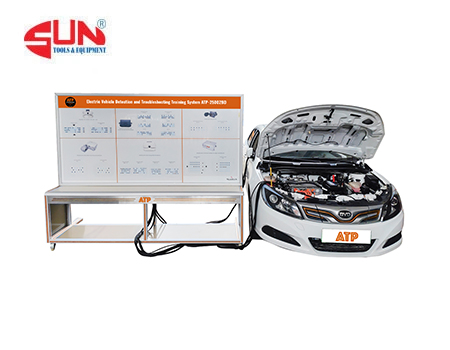

Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD

0₫

Nhà sản xuất: ATP - China

Tình trạng: Còn hàng

Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD

Mô hình sử dụng xe ô tô điện BYD e5 và không phá hủy hệ thống dây điện nguyên bản. Bằng cách kết nối xe ban đầu với bảng huấn luyện bằng dây nối, tín hiệu được dẫn ra bảng huấn luyện để phát hiện và cài đặt lỗi. Nó có thể phát hiện và chẩn đoán các thông số tín hiệu động và tĩnh của Bộ điều khiển VCU của Bộ điều khiển phương tiện

Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD



Thông tin sản phẩm

 Model sản phẩm                     ATP-25002BD
 Nhà sản xuất   China






Thông số kỹ thuật

Mô hình nhập khẩu từ Trung Quốc, có CO và CQ gốc kèm theo khi giao hàng
Có thư cam kết hỗ trợ kỹ thuật, bảo hành trực tiếp từ nhà sản xuất
Có thư cam kết hỗ trợ cung cấp vật tư, phụ kiện thay thế và các dịch vụ sau bán hàng trực tiếp từ nhà sản xuất
Giới thiệu sản phẩm
Mô hình sử dụng xe ô tô điện BYD e5 và không phá hủy hệ thống dây điện nguyên bản. Bằng cách kết nối xe ban đầu với bảng huấn luyện bằng dây nối, tín hiệu được dẫn ra bảng huấn luyện để phát hiện và cài đặt lỗi. Nó có thể phát hiện và chẩn đoán các thông số tín hiệu động và tĩnh của Bộ điều khiển VCU của Bộ điều khiển phương tiện, Hệ thống quản lý ắc quy nguồn Bộ điều khiển BMS, Bộ điều khiển động cơ ba trong một của hệ thống truyền động, Sạc và phân phối ba trong một điện áp cao bộ điều khiển, bộ điều khiển điều hòa tự động của xe nguyên bản. Nó có thể thiết lập các lỗi của mạch chính của bộ điều khiển đối với mạch hở và các lỗi có thể xảy ra. Nó phù hợp với nhu cầu giảng dạy lý thuyết và đào tạo bảo trì xe điện thuần túy
Chức năng
1.Kết nối bảng huấn luyện với toàn bộ xe bằng dây đai chuyên dụng. Sau khi ngắt kết nối dây đai đặc biệt, chiếc xe vẫn hoạt động bình thường và duy trì tất cả các chức năng cũng như tính toàn vẹn của dây đai như xe ban đầu.
2. Cấu trúc xe đã hoàn thiện và không làm hỏng cấu trúc dây điện nguyên bản của xe. Các hệ thống điều khiển, cảm biến, cơ cấu chấp hành đã hoàn thiện và có thể hoạt động bình thường.
3. Các thông số tín hiệu động và tĩnh của xe (chẳng hạn như màn hình giám sát năng lượng, tốc độ, hiển thị vị trí bánh răng và các chỉ báo tình trạng làm việc khác nhau, v.v.) có thể được hiển thị thông qua đồng hồ đo xe nguyên bản.
4. Bộ điều khiển VCU của bộ điều khiển xe được dẫn ra bảng huấn luyện, có thể phát hiện các tín hiệu bao gồm bàn đạp ga, bàn đạp phanh, cảm biến áp suất chân không, bơm trợ lực chân không phanh, bơm nước làm mát cao áp, quạt vô cấp, v.v.
5. Bộ điều khiển BMS quản lý pin điện được dẫn ra bảng đào tạo. Tín hiệu có thể phát hiện được bao gồm cổng sạc AC, cổng sạc DC và bộ nguồn điện áp thấp của bộ pin.
6. Bộ điều khiển bộ điều khiển động cơ ba trong một của hệ thống truyền động được dẫn đến bảng đào tạo và các tín hiệu có thể phát hiện bao gồm nguồn điện làm việc IG3 và dây nối đất, tín hiệu va chạm túi khí, mạng điện CAN-H, mạng điện CAN-L, vân vân.
7. Bộ điều khiển phân phối và sạc ba trong một điện áp cao được dẫn đến bảng đào tạo và tín hiệu có thể phát hiện bao gồm CC xác nhận kết nối sạc cổng sạc AC, điều khiển sạc cổng sạc AC và hướng dẫn CP, sạc AC phát hiện nhiệt độ cổng, mạng điện CAN-H, mạng điện CAN-L, đầu ra khóa liên động điện áp cao, đầu vào khóa liên động điện áp cao, tín hiệu điều khiển contactor dương sạc DC, tín hiệu điều khiển âm sạc DC, tín hiệu phát hiện thiêu kết contactor sạc DC, v.v.
8. Bộ điều khiển điều hòa tự động được dẫn ra bảng huấn luyện. Tín hiệu có thể phát hiện bao gồm bộ điều khiển điều hòa không khí G21(A) / G21(B) / G21(C), động cơ chu trình sưởi và làm mát, động cơ chu trình bên trong và bên ngoài, động cơ chu trình chế độ cửa gió, cảm biến áp suất, cảm biến kênh chân phía người lái , cảm biến kênh mặt người lái, van tiết lưu điện tử (điều hòa), cảm biến nhiệt độ áp suất, cảm biến cường độ ánh nắng, cảm biến nhiệt độ dàn bay hơi, cảm biến nhiệt độ ngoài trời, cảm biến nhiệt độ trong nhà, van tiết lưu điện tử (quản lý nhiệt ắc quy), cảm biến nhiệt độ nước làm mát, van làm mát bốn chiều.
9. Bảng nền tảng đào tạo để thử nghiệm sử dụng tấm nhôm-nhựa cao cấp dày 4mm có khả năng chống ăn mòn, chống trầy xước, chống ô nhiễm, chống cháy và chống ẩm. Bề mặt được xử lý bằng sơn lót quy trình đặc biệt. Bảng điều khiển được in với bộ điều khiển màu và bộ truyền động không bao giờ phai, sơ đồ đầu cuối cảm biến và đầu cuối phát hiện mạ vàng. Học viên có thể so sánh trực quan sơ đồ mạch với xe nguyên bản, đo lường và phân tích nguyên lý làm việc cũng như quá trình truyền tín hiệu của từng hệ thống điều khiển.

10. Khung của bảng nền tảng đào tạo để thử nghiệm sử dụng cấu trúc khung hợp kim nhôm định hình khuôn dày 2 mm; khung dưới được làm bằng profile hợp kim nhôm, vật liệu chính là profile hợp kim nhôm 80*40, mặt trên được bọc bằng ván gỗ cách nhiệt; phía dưới lắp 4 bánh xe nylon chống mòn cỡ 3 inch, di chuyển linh hoạt. Trong khi đó, 2 bánh xe được trang bị thiết bị tự khóa có thể sửa chữa bất cứ lúc nào.
11.Nó được trang bị hệ thống đánh giá và cài đặt lỗi thông minh cũng như cài đặt lỗi không dây WIFI để giáo viên cài đặt lỗi cũng như phân tích và định vị điểm lỗi của học sinh. Hệ thống cài đặt lỗi thông minh được trang bị nguồn điện chuyển mạch 12V chuyên dụng. Việc tìm kiếm ở trạng thái tắt nguồn không ảnh hưởng đến cài đặt lỗi. Cài đặt lỗi bao gồm mạch hở, lỗi ngẫu nhiên, v.v. So sánh bản vẽ các bộ phận và chân đầu nối trên sơ đồ bảng huấn luyện, đo trực tiếp tại vị trí lỗi và nắm vững các phương pháp phân tích và khắc phục lỗi của xe thật.
12.Một bảng đào tạo loại điện tử được trang bị, nó có thể phóng to và thu nhỏ theo thời gian thực. Nó vẽ sơ đồ nguyên lý của hệ thống điều khiển xe để hướng dẫn khắc phục lỗi và xử lý sự cố.
Thông số kỹ thuật
Nó được thiết kế dựa trên mẫu xe điện thuần túy BYD e5
1. Pin nguồn:
Pin điện ba chiều niken coban lithium manganate, có tổng công suất 394,2V 130AH (Khoảng 51kWh). Tổng cộng có 108 ô đơn được chia thành 11 mô-đun pin nguồn. Mỗi mô-đun trong số 11 mô-đun pin nguồn có 8 hoặc 10 ô pin với số lượng khác nhau và tổng cộng 108 ô được kết nối nối tiếp, sử dụng hệ thống quản lý pin phân tán. Nó bao gồm bộ điều khiển quản lý pin (BMC), nhiều bộ thu thập thông tin pin (BIC) và một bộ dây lấy mẫu pin điện. Pin điện sử dụng hệ thống làm mát bằng nước và sưởi ấm PTC để điều chỉnh nhiệt độ.
2. Bộ điều khiển phân phối và sạc ba trong một điện áp cao (bao gồm bộ chuyển đổi DC/DC, bộ sạc tích hợp (OBC) và hộp phân phối điện áp cao PDU):
Phương pháp làm mát: làm mát bằng nước
Mô-đun điều khiển: IGBT
Công suất đầu ra tối đa: 180KW
Dòng điện đầu ra tối đa: 270A
Lớp bảo vệ: IP67
Công suất sạc OBC: 6.6KW
Loại OBC: Đơn hướng, biệt lập
Điện áp đầu ra định mức DC: 13,8V
Dòng điện đầu ra định mức DC: 145A
3. Hệ thống truyền động ba trong một (bao gồm động cơ truyền động, bộ điều khiển động cơ, hộp giảm tốc):
Loại động cơ: Động cơ truyền động đồng bộ nam châm vĩnh cửu
Công suất liên tục: không dưới 35KW
Công suất cực đại: không dưới 100KW
Mô-men xoắn liên tục: 70N.m
Mô-men xoắn cực đại: 180N.m
Tốc độ tối đa: 12100 vòng/phút
Phương pháp làm mát: làm mát bằng nước
Tỷ số hộp số: 10,7
4.Hệ thống HVAC:
      Điều hòa điện, có điện áp hoạt động 394,2V
      Tuần hoàn nước nóng PTC điện
Thân xe: chiều dài: 4680mm; chiều rộng: 1765mm; chiều cao: 1500mm; chiều dài cơ sở: 2660mm
Đường trước: 1525mm; đường sau: 1520mm
Tốc độ tối đa: 130Km/h
Phạm vi di chuyển hoàn toàn bằng điện: 405Km trong điều kiện hoạt động toàn diện
Sạc nhanh: tăng DC, 1,5h
Sạc chậm: Sạc chậm AC 220V/7KW, lớn hơn 8h
Số cửa: 4
Số chỗ ngồi: 5
Cấu trúc thân xe: sedan
Trợ lực lái: trợ lực điện
Loại phanh trước: Đĩa thông gió Loại phanh sau: Đĩa
Loại phanh tay: EPB
Chế độ lái: dẫn động cầu trước
Loại treo trước: Hệ thống treo độc lập MacPherson
Loại treo sau: Treo độc lập đa liên kết
Chương trình đào tạo có thể đạt được
1.Hiểu rõ các thông số kỹ thuật của xe điện thuần túy
2. Làm quen với tên gọi và chức năng của từng bộ phận lắp ráp
3.Hiểu được công nghệ tiên tiến và nguyên lý điều khiển của bộ điều khiển phân phối và sạc ba trong một điện áp cao của BYD
4.Hiểu được công nghệ tiên tiến và nguyên lý điều khiển của hệ thống truyền động ba trong một của BYD
5.Hiểu được mối quan hệ điều khiển giữa các cụm xe điện thuần túy
6. Làm quen với thành phần của mô-đun điều khiển
7.Hiểu cấu tạo và nguyên lý làm việc của module điều khiển động cơ
8. Nắm vững phương pháp thử nghiệm mô-đun bộ điều khiển động cơ
9.Hiểu cấu tạo và nguyên lý làm việc của module chuyển đổi DC-DC
10. Nắm vững phương pháp thử nghiệm mô-đun chuyển đổi DC-DC
11.Hiểu cấu tạo và nguyên lý làm việc của module hộp phân phối điện
12. Nắm vững phương pháp thử nghiệm mô-đun hộp phân phối điện
13.Hiểu được cấu tạo và nguyên lý hoạt động của bộ phận quản lý ắc quy
14. Nắm vững phương pháp kiểm tra của bộ phận quản lý ắc quy
15. Làm quen với cấu tạo, nguyên lý làm việc và quy trình làm việc của cụm động cơ
16. Nắm vững phương pháp thử cụm động cơ
17.Hiểu cấu tạo và nguyên lý hoạt động của sạc chậm xe AC 220V/7KW
18. Nắm vững phương pháp thử nghiệm sạc chậm xe AC 220V/7KW
19.Hiểu cấu tạo và nguyên lý hoạt động của sạc nhanh DC
20. Nắm vững phương pháp thử nghiệm sạc nhanh DC
21.Hiểu được cấu tạo và nguyên lý làm việc của bộ điều khiển bánh răng
22. Nắm vững phương pháp thử nghiệm bộ điều khiển vị trí bánh răng
23.Hiểu được cấu tạo và nguyên lý làm việc của Bộ điều khiển phương tiện VCU
24. Nắm vững phương pháp thử nghiệm Bộ điều khiển phương tiện VCU
25.Tìm hiểu cấu tạo và nguyên lý hoạt động của bàn đạp ga
26.Nắm vững phương pháp thử bàn đạp ga

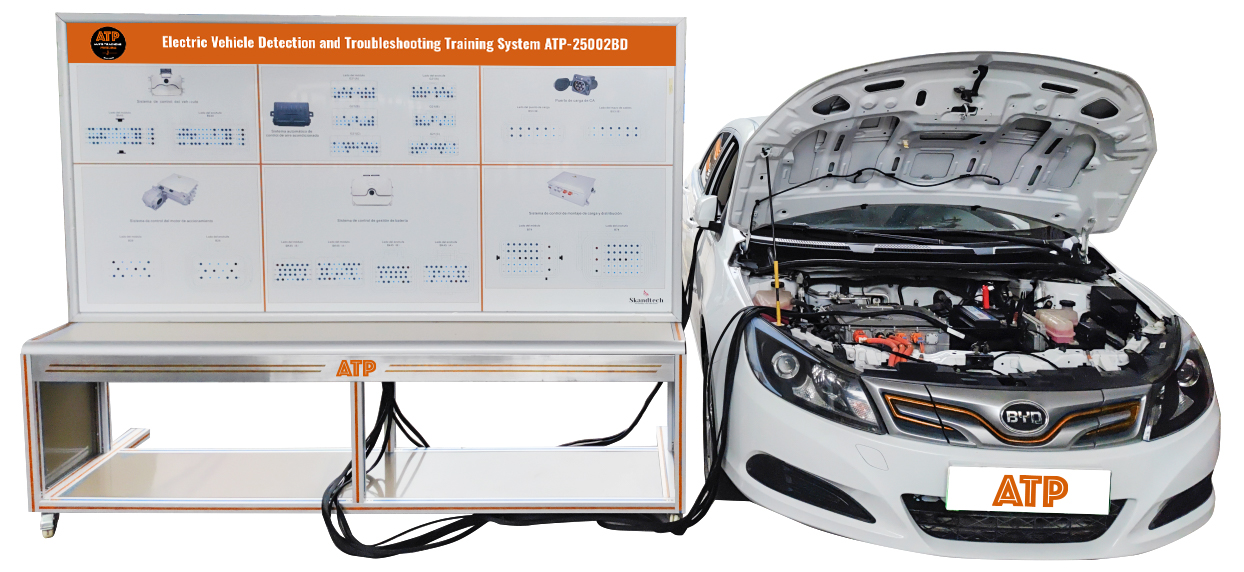

Hình ảnh Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD



Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD

Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD



Thông tin nhà sản xuất :

ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình tổng thành giảng dạy hệ thống IOT trên xe ô tô điện ATP-25002BD

Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.

Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.

Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.

Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
