Mô Hình cấu trúc hệ thống sạc thông minh AC trên xe ôtô điện ATP-45013
Thông tin sản phẩm
| Model sản phẩm |
ATP-45013 |
| Nhà sản xuất |
China |
Thông số kỹ thuật
Về sản phẩm:
Mô hình áp dụng sạc AC 7KW, thể hiện sơ đồ mạch
Mô hình có thể thực hiện giảng dạy nhận thức về cấu trúc hệ thống sạc xe điện cắm điện, phát hiện điện áp sạc, phát hiện dòng điện sạc và giảng dạy chẩn đoán và phát hiện lỗi phổ biến của hệ thống sạc. Sau khi đào tạo, học viên có thể trau dồi khả năng sử dụng sạc AC và phân tích và xử lý lỗi.
Tính năng
Dựa trên hệ thống sạc tiêu chuẩn, Có thể đo các tín hiệu chính và có thể đặt lỗi cho các thành phần và mạch chính.
Mô hình được trang bị bảng mạch hệ thống và dải đèn diode phát sáng được bố trí trong lớp bảo vệ của dây điện cao áp. Sau khi bật nguồn, hướng dòng điện có thể được hiển thị bằng dải đèn LED.
Mô hình được trang bị màn hình cảm ứng 24 inch và phần mềm tương tác giữa người và máy tính tích hợp của hệ thống sạc tiêu chuẩn. Nó có chức năng hiển thị thông tin sạc. Trạng thái đầu ra bao gồm điện áp đầu ra, dòng điện đầu ra, nhiệt độ sạc, v.v. Tín hiệu điều khiển bao gồm tần số CP, tỷ lệ nhiệm vụ CP, dòng điện định mức, điện áp CP, v.v. Và nó cũng có thể hiển thị thời gian sạc, công suất sạc, lượng tiêu thụ, mã lỗi và thông tin khác.
Với chức năng hiển thị thông tin sạc, nó có thể hiển thị trạng thái đầu ra của hệ thống sạc, dòng điện đầu ra, nhiệt độ sạc, điện áp đầu ra, tần số CP, chu kỳ nhiệm vụ CP, điện áp CP, thời gian sạc, công suất sạc, lượng tiêu thụ, mã lỗi và thông tin khác một cách chi tiết.
Giao diện sạc khởi động có thể chọn sạc tự động, sạc theo công suất, sạc theo thời gian, sạc theo lượng và có chức năng xoay động 3D của xe.
Có chức năng tra cứu lỗi, tức là phản ánh trạng thái lỗi của quá trình sạc thông qua trạng thái màu xanh lá cây và màu đỏ của biểu tượng sạc.
Giao diện tương tác giữa người và máy tính của hệ thống sạc có chức năng cài đặt lỗi và tra cứu dữ liệu, có thể cài đặt lỗi cho mạch CP bên trong, đồng hồ thông minh, chỉ báo trạng thái làm việc, đầu đọc thẻ, cảm biến nhiệt độ và các mạch khác của quá trình sạc.
Bo mạch chính của hệ thống sạc có giao diện bus CAN, giao diện truyền thông đồng hồ đo, giao diện truyền thông thanh toán thẻ tín dụng, giao diện truyền thông PC, mô-đun đo nhanh điện áp AC, giao diện phát hiện dừng khẩn cấp, giao diện phát hiện nhiệt độ, giao diện tín hiệu CP, giao diện mạng riêng biệt, giao diện mạch truyền thông mô-đun 4G, giao diện bluetooth, giao diện WIFI, v.v. Bảng điều khiển thiết bị được trang bị các đầu cuối phát hiện, có thể phát hiện trực tiếp các tín hiệu AC L, N, PE điện áp cao của hộp phân phối trên bảng điều khiển, tín hiệu điện áp cao đầu vào và đầu ra của bộ ngắt mạch một chiều và tín hiệu L, N, PE của bộ chống sét lan truyền, phích cắm bên sạc L, N, PE, xác nhận kết nối CC, xác nhận điều khiển CP và các tín hiệu khác.
Hỗ trợ phần mềm gói tài nguyên giảng dạy hệ thống sạc xe năng lượng mới V1.0.
Được trang bị hệ thống cài đặt lỗi chế độ kép Android + Windows: Dựa trên hệ thống Android hoặc hệ thống Windows và mạng không dây (WiFi), hệ thống thiết kế hệ thống đánh giá và cài đặt lỗi thông minh dưới dạng phần mềm APP có thể chạy trên bất kỳ điện thoại thông minh Android hoặc PC Windows nào và sử dụng chức năng mạng WiFi của điện thoại di động hoặc PC để giao tiếp không dây với băng ghế đào tạo hoặc bảng giảng dạy được trang bị mô-đun hệ thống điều khiển cài đặt lỗi từ xa
Cấu hình cơ bản:
1 công tắc, 1 bộ chống sét lan truyền, 1 tiếp điểm AC, 1 bộ mô phỏng tải sạc, 1 bộ giao diện tải sạc tiêu chuẩn, 1 bộ súng sạc, 1 ghế súng sạc, 1 công tắc dừng khẩn cấp, 1 bộ đầu đọc thẻ, 1 bộ thiết bị điều khiển cảm ứng 24 inch, 1 bộ bảng điều khiển chính sạc AC, 1 bộ bảng tín hiệu sạc trên bo mạch, 1 cáp USB, 1 bộ dây đai đèn LED, 1 bộ bảng chính cài đặt lỗi, 1 bộ khung có thể tháo rời, 1 bộ phần mềm tài nguyên giảng dạy sạc.

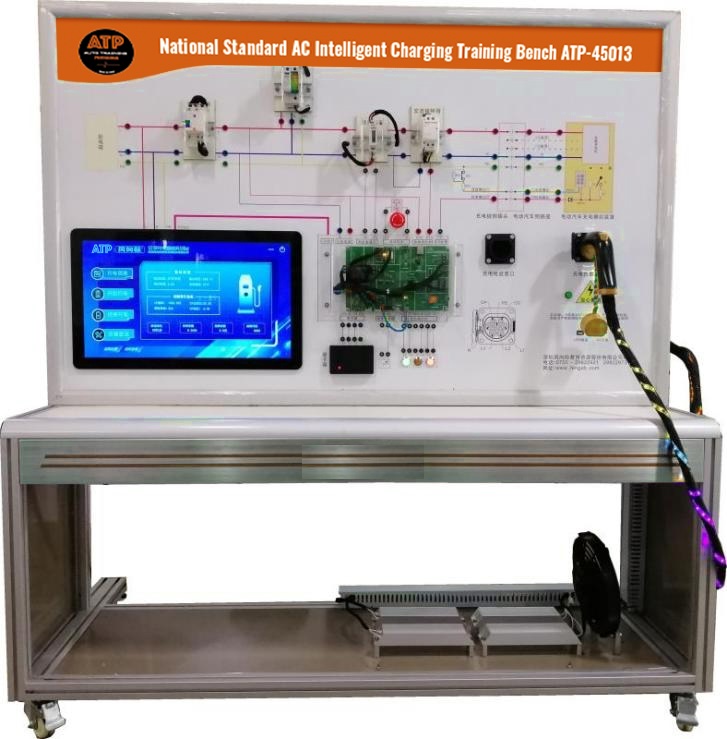

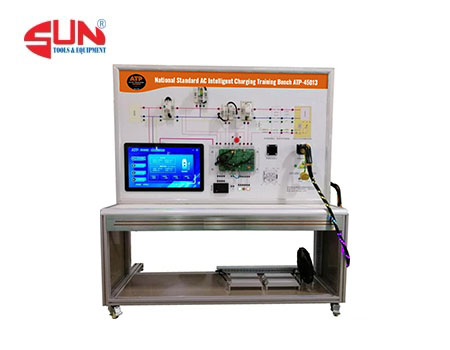

Hình sản phẩm : Mô Hình cấu trúc hệ thống sạc thông minh AC trên xe ôtô điện ATP-45013
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến. Chuyên sản xuất mô hình dạy nghề ôtô như Mô Hình cấu trúc hệ thống sạc thông minh AC trên xe ôtô điện ATP-45013
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
