Mô hình đo kiểm siêu tụ điện trên xe ôtô điện ATP-45014
Thông tin sản phẩm
| Model sản phẩm |
ATP-45014 |
| Nhà sản xuất |
China |
Thông số kỹ thuật
Thông số kỹ thuật
Mô hình sử dụng một mô-đun siêu tụ điện ô tô nguyên bản, bao gồm 18 siêu tụ điện ô tô nối tiếp, với điện áp định mức 48V và dung lượng định mức 165F. Thông qua phép đo an toàn điện áp siêu tụ điện ở các phần khác nhau của mô-đun, học viên có thể hiểu được thành phần nối tiếp của các mô-đun siêu tụ điện ô tô. Thiết bị có bộ sạc phù hợp và thiết bị xả an toàn giúp học viên nắm vững cách phát hiện quy trình sạc và xả của siêu tụ điện ô tô, phù hợp để học và hiểu về siêu tụ điện ô tô
Một mô-đun siêu tụ điện ô tô nguyên bản chính thống thường bao gồm 18 siêu tụ điện ô tô nối tiếp với điện trở trong thấp và công suất cao, điện áp định mức là 48V và dung lượng định mức là 165F. Với sự trợ giúp của đồng hồ kẹp chuyên dụng cho ô tô, thiết bị có thể đo điện áp của các siêu tụ điện khác nhau một cách an toàn và giúp học viên hiểu được thành phần nối tiếp của các mô-đun siêu tụ điện ô tô.
Mô hình được trang bị nguồn điện DC có thể điều chỉnh được và điện áp có thể được điều chỉnh. Với sự trợ giúp của nguồn điện DC có thể điều chỉnh được, mô-đun siêu tụ điện ô tô có thể được sạc lại. Và sự thay đổi điện áp của siêu tụ điện trong quá trình sạc có thể được đo bằng sự trợ giúp của đồng hồ kẹp phù hợp cho ô tô.
Mọ hình được trang bị hệ thống truyền động động cơ đồng bộ nam châm vĩnh cửu trục rotor ngoài phù hợp để thực hiện quá trình xả của siêu tụ điện ô tô. Và sự thay đổi điện áp của siêu tụ điện trong quá trình xả có thể được đo bằng sự trợ giúp của đồng hồ kẹp cụ thể.
Được trang bị một siêu tụ điện duy nhất. Điện trở bên trong và độ cách điện của một siêu tụ điện duy nhất có thể được đo bằng sự trợ giúp của đồng hồ kẹp và máy kiểm tra độ cách điện cụ thể.
Được trang bị một siêu tụ điện phân đoạn đơn để giúp học viên hiểu được cấu trúc bên trong và thành phần của siêu tụ điện ô tô.
Mô hình bao gồm một bệ và một bảng giảng dạy. Bản đồ giải phẫu ba chiều được vẽ trên bảng giảng dạy được đặt theo chiều dọc để giới thiệu thành phần, cấu trúc và các thông số cơ bản của loại mô-đun pin điện này.
Vật liệu chính của mô hình được làm bằng hợp kim nhôm 40 * 40, có tính nghệ thuật và chắc chắn. Có bốn bánh xe ở phía dưới, có thể di chuyển linh hoạt. Và các bánh xe có thiết bị tự khóa, có thể cố định vị trí.
Mô hình được trang bị đồng hồ kẹp chuyên dụng cho ô tô và bút thử điện áp cao, được sử dụng để đo điện áp, dòng điện và các thông số khác của đường điều khiển.
- Có thể chọn thêm : Phần mềm gói tài nguyên giảng dạy về thành phần cấu trúc của các bộ phận xe năng lượng mới, sử dụng chế độ hoạt hình ba chiều để mô tả chi tiết thành phần cấu trúc của siêu tụ điện ô tô. Mỗi thành phần chính có thể được mở bằng cách nhấp và có các thông số cơ bản và mô tả hiệu suất. Phần mềm giáo trình thông minh được cài đặt và có thể phát trực tiếp sau khi lắp vào máy tính, phù hợp để giảng dạy thực hành.
Kích thước của bệ (mm): ≥700*700*1410 (dài*rộng*cao)
Kích thước của bảng giảng dạy (mm): ≥700*700 (dài*rộng)
Công suất làm việc của thiết bị: 220V AC, công suất không quá 500W
Nhiệt độ làm việc của thiết bị: -20℃~+40℃
Siêu tụ điện ô tô
Số phần nối tiếp: không ít hơn 18 phần
Loại tụ điện: Hình trụ
Điện áp định mức: 48V
Dung lượng định mức: 165F
Điện trở trong: ≤mΩ
Dòng điện liên tục tối đa: 132A
Dòng điện cực đại: 1900A (thời gian làm việc < 1 giây)
Năng lượng được lưu trữ: 52,8Wh
Mật độ năng lượng: 3,72Wh/Kg
Chất lượng tổng thể: 14,2±0,5Kg
Nguồn điện DC có thể điều chỉnh (để sạc lại mô-đun siêu tụ điện)
Công suất đầu vào: 220VAC/50HZ
Điện áp đầu ra: 0 ~ 48VDC (có thể điều chỉnh)
Dòng điện đầu ra: khoảng 5A
Động cơ đồng bộ nam châm vĩnh cửu trục rotor ngoài (để xả mô-đun siêu tụ điện)
Kích thước: không nhỏ hơn đường kính 126,5* độ dày 36mm
Trọng lượng: khoảng 300g
Trục rỗng: Φ23mm

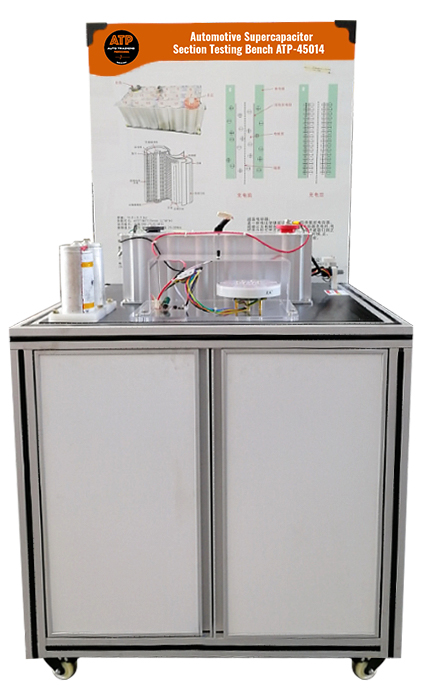

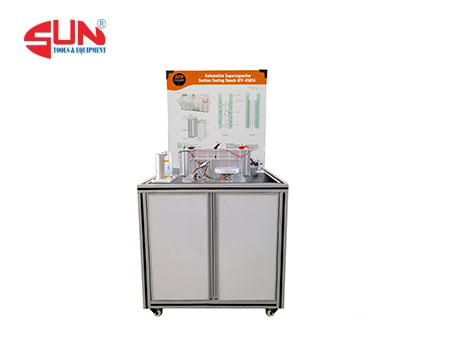

Hình sản phẩm : Mô hình đo kiểm siêu tụ điện trên xe ôtô điện ATP-45014
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến. Chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đo kiểm siêu tụ điện trên xe ôtô điện ATP-45014
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
