Mô hình đo kiểm pin nối tiếp và song song và phần mềm giảng dạy về pin xe ô tô điện ATP-55005

0₫

Nhà sản xuất: ATP - China

Tình trạng: Còn hàng

Mô hình đo kiểm pin nối tiếp và song song và phần mềm giảng dạy về pin xe ô tô điện ATP-55005

Mô hình sử dụng 2 mô-đun pin điện nguyên bản của xe điện thuần năng lượng mới và 32 pin nối tiếp để tạo thành một mô-đun. Và một mô-đun bao gồm 32*4=120 pin lithium ba thành phần hình trụ 18650, và tổng điện áp định mức của mô-đun là 3,65v*4=14,6v. Tổng cộng có hai mô-đun và tổng điện áp sau khi kết nối nối tiếp là 14,6v*2=29,2v. Thông qua phép đo an toàn điện áp của các ô khác nhau của mô-đun, học viên có thể hiểu được thành phần nối tiếp-song song của mô-đun pin điện.

Mô hình đo kiểm pin nối tiếp và song song và phần mềm giảng dạy về pin xe ô tô điện ATP-55005



Thông tin sản phẩm

 Model sản phẩm                     ATP-55005
 Nhà sản xuất    China








Giới thiệu sản phẩm

Mô hình sử dụng 2 mô-đun pin điện nguyên bản của xe điện thuần năng lượng mới và 32 pin nối tiếp để tạo thành một mô-đun. Và một mô-đun bao gồm 32*4=120 pin lithium ba thành phần hình trụ 18650, và tổng điện áp định mức của mô-đun là 3,65v*4=14,6v. Tổng cộng có hai mô-đun và tổng điện áp sau khi kết nối nối tiếp là 14,6v*2=29,2v. Thông qua phép đo an toàn điện áp của các ô khác nhau của mô-đun, học viên có thể hiểu được thành phần nối tiếp-song song của mô-đun pin điện.

Giới thiệu chức năng:

Bộ pin xe điện thuần túy năng lượng mới chính thống (pin hình trụ) thường bao gồm hơn 90 mô-đun nối tiếp và tổng điện áp không dưới 300V. Bàn thử nghiệm này chọn 2 mô-đun và tổng điện áp của các mô-đun không cao hơn 33,6V, giải quyết vấn đề không thể đo trực tiếp bộ pin nguồn gốc. Với sự trợ giúp của đồng hồ kẹp chuyên dụng cho ô tô, có thể đo điện áp của các loại pin khác nhau một cách an toàn và hiểu được thành phần song song nối tiếp của các mô-đun pin nguồn.

Mô hình được trang bị nguồn điện DC có thể điều chỉnh được và có thể điều chỉnh điện áp/dòng điện. Nguồn điện được điều chỉnh được kết nối với nguồn điện AC 220VAC bên ngoài và màn hình điện tử hiển thị điện áp/dòng điện, thuận tiện cho học viên quan sát các thay đổi thông số cụ thể trong quá trình sạc. Với sự trợ giúp của nguồn điện DC có thể điều chỉnh được, có thể sạc lại pin đơn. Và chú ý đo điện áp của pin chính trước, sau đó điều chỉnh điện áp cao hơn một chút so với điện áp của pin chính để sạc lại.

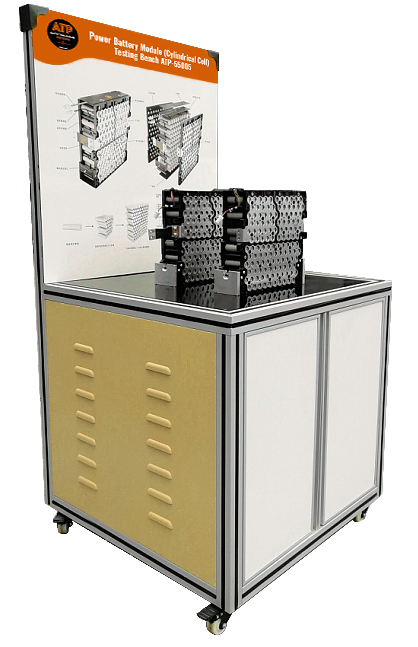

Mô hình bao gồm một bệ và một bảng giảng dạy. Một bản đồ giải phẫu ba chiều được vẽ trên bảng giảng dạy được đặt theo chiều dọc để giới thiệu thành phần, cấu trúc và các thông số cơ bản của loại mô-đun pin điện này.

Vật liệu chính của ghế tập được làm bằng hợp kim nhôm 40 * 40, có tính nghệ thuật và chắc chắn. Có bốn bánh xe ở phía dưới, có thể di chuyển linh hoạt. Và các bánh xe có thiết bị tự khóa, có thể cố định vị trí.

Mô hình được trang bị đồng hồ kẹp chuyên dụng cho ô tô và bút thử điện áp cao, được sử dụng để đo điện áp, dòng điện và các thông số khác của đường điều khiển.

Mô hình được trang bị máy kiểm tra cách điện, được sử dụng để đo điện trở cách điện của các mô-đun pin điện.

Mô hình được trang bị phần mềm gói tài nguyên giảng dạy về thành phần cấu trúc của các bộ phận xe năng lượng mới, sử dụng chế độ hoạt hình ba chiều để mô tả chi tiết thành phần cấu trúc của mô-đun pin điện (ô vỏ nhôm vuông). Mỗi thành phần chính có thể được mở bằng cách nhấp vào , và có các thông số cơ bản và mô tả hiệu suất. Phần mềm giáo trình thông minh được cài đặt bằng đĩa U và có thể phát trực tiếp sau khi lắp vào máy tính, phù hợp cho việc giảng dạy thực tế.

Thông số sản phẩm:

Kích thước bệ (mm): ≥700*700*1410 (chiều dài*chiều rộng*chiều cao)

Kích thước bảng dạy học (mm): ≥700*700 (chiều dài*chiều rộng)

Công suất làm việc của thiết bị: 220V AC, công suất không quá 500W

Nhiệt độ làm việc của thiết bị: -20°~+40°

Nguồn điện DC có thể điều chỉnh (để sạc lại mô-đun pin điện)

Công suất đầu vào: 220VAC/50HZ

Điện áp đầu ra: 0 ~ 30VDC (có thể điều chỉnh)

Dòng điện đầu ra: 010A (có thể điều chỉnh)

Pin điện:

Pin điện lithium ba thành phần nguyên bản của xe điện thuần túy chính thống

Cell hình trụ 18650

Tổng cộng có 2 mô-đun, 32 pin song song với 4 chuỗi tạo thành một mô-đun và một mô-đun bao gồm 32*4=128 pin lithium 18650 hình trụ ba thành phần.

Cấu hình cơ bản:

2 mô-đun pin lithium ba thành phần chính gốc cho xe năng lượng mới (Số lượng ô không ít hơn 256 và điểm thu điện áp không ít hơn 8), 1 miếng đệm cách điện, 2 cáp kết nối mô-đun, 1 nguồn điện DC ổn định có thể điều chỉnh, 1 đồng hồ kẹp kỹ thuật số ô tô, 1 máy kiểm tra cách điện kỹ thuật số, 1 bút thử điện áp cao, 2 tua vít đầu dẹt, 2 tua vít đầu Phillips, phần mềm giáo trình hỗ trợ tài nguyên giảng dạy, bệ hợp kim nhôm di động và bảng giảng dạy

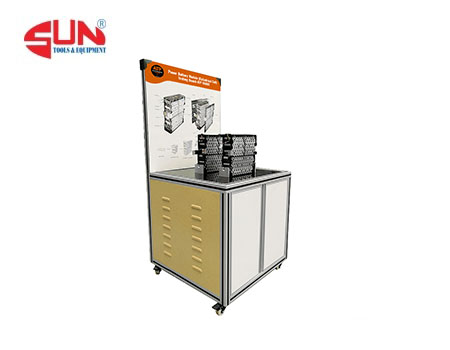

Hình sản phẩm : Mô hình lắp ráp module pin và phần mềm giảng dạy về pin xe ô tô điện ATP-55004
