Mô hình đào tạo động cơ và hộp số trên xe ô tô điện kèm phần mềm giảng dạy ATP-65005
Thông tin sản phẩm
| Model sản phẩm |
ATP-65005 |
| Nhà sản xuất |
China |
Giới thiệu về Sản phẩm
Sản phẩm sử dụng các linh kiện và bộ phận chính của xe điện thuần túy, chức năng và chế độ điều khiển hoàn toàn giống với xe điện thuần túy thông thường, thể hiện chân thực mối quan hệ điều khiển kết nối, vị trí lắp đặt và thông số vận hành của các bộ phận cốt lõi trong hệ thống truyền động và truyền động xe điện.
Tính năng
Hệ thống truyền động và động cơ xe điện hoàn chỉnh minh họa cấu trúc và nguyên lý hoạt động.
Các bộ phận chính được lắp trên bàn, đường dây kết nối được đặt tại vị trí làm việc, và sơ đồ mạch điện cho phép học viên nắm vững nguyên lý hoạt động của hệ thống truyền động điện trong quá trình lắp ráp phụ kiện.
Màn hình hiển thị thông tin ắc quy & động cơ truyền động (hiển thị điện áp/dòng điện/nhiệt độ ắc quy, trạng thái rơle, tốc độ/mô-men xoắn/nhiệt độ động cơ truyền động/nhiệt độ bộ điều khiển/độ mở bướm ga) và bảng điều khiển được lắp đặt trên bảng điều khiển, bảng điều khiển được sơn sơ đồ mạch hệ thống điều khiển điện. Nhấn ga, quan sát các thông số khác nhau của xe đang hoạt động, nắm vững logic điều khiển hoạt động của xe điện và sự thay đổi thông số của các bộ phận chính.
Bộ pin điện được phủ một tấm acrylic trong suốt 5mm ở phía trên, được lắp đặt đèn LED chiếu sáng, để quan sát cấu trúc pin.
Bộ pin điện được lắp đặt công tắc bảo trì cơ khí. Trước khi mở nắp acrylic 5mm và kiểm tra pin, trước tiên hãy rút công tắc bảo trì cơ khí ra để ngắt nguồn điện ắc quy nhằm đảm bảo an toàn.
Hệ thống truyền động bánh răng cơ khí và phanh thực tế, học viên có thể quan sát những thay đổi hiện tại của phản hồi năng lượng phanh, để nắm bắt khái niệm về hấp thụ năng lượng phanh.
Ghế tập được trang bị hệ thống phanh thủy lực chân không điện, bơm chân không được điều khiển bằng cảm biến áp suất.
Ghế tập được trang bị công tắc cơ học nối đất nguồn 12V, có thể ngắt kết nối nối đất 12V và nguồn điện toàn hệ thống.
Bảng điều khiển đào tạo được sơn với sơ đồ nguyên lý hoạt động của hệ thống truyền động điện hoàn chỉnh, học viên có thể tìm hiểu cấu trúc hệ thống và nguyên lý hoạt động bằng cách so sánh các thành phần chính và sơ đồ thực tế.
Hai đầu ra của trục truyền động được lắp phanh bột từ để mô phỏng hệ thống tải trọng xe. Tải trọng có thể được điều chỉnh riêng biệt bằng hai núm xoay (còn gọi là "bộ điều khiển lực căng thủ công").
Bánh xe có khóa được lắp đặt để có thể khóa và di chuyển.
Tất cả ngôn ngữ của thiết bị này là tiếng Anh hoặc ngôn ngữ tùy chỉnh.
Thiết bị được cung cấp hướng dẫn vận hành, bao gồm phần giới thiệu thiết bị, phương pháp vận hành, quy trình thiết lập lỗi và xử lý sự cố. Điều này rất hữu ích cho việc đào tạo và học tập.
Được trang bị hệ thống thiết lập lỗi và đánh giá lỗi không dây, giáo viên thiết lập lỗi bằng máy tính bảng sau đó yêu cầu học viên phát hiện và tìm lỗi. Điều này rất hữu ích cho giáo viên để biết tình trạng học tập của học viên, đồng thời có thể cải thiện kỹ năng xử lý sự cố của học viên. Tổng cộng có 16 lỗi.
Tuân thủ các tiêu chuẩn ISO và CE.
Thông số kỹ thuật
Kích thước (mm): 1600*1200*1800 (dài * rộng * cao)
Công suất đầu vào: AC 220V±10% 50/60Hz
Ắc quy phụ: 12V 45AH
Loại ắc quy: ắc quy lithium sắt phosphate bảo vệ môi trường (vỏ nhôm vuông, cell đơn 3.2V 50AH, 24 ngăn nối tiếp)
Tổng dung lượng ắc quy: 76.8V 50AH (3.8 kilowatt)
Tổng số lần sạc và xả: 2000 lần
Nhiệt độ hoạt động: - 20 °C ~ 60 °C
Bộ điều khiển động cơ: 72V 300A (công nghệ điều khiển chuyển đổi AC thông minh)
Động cơ truyền động: 72V 5KW (Động cơ không đồng bộ biến tần AC)
Hộp số: Truyền động bánh răng xoắn hai cấp, tỷ số truyền động tổng 1:10, Độ ồn khi vận hành là nhỏ hơn 70 db.
Các thành phần chính
Bảng điều khiển và phát hiện (Với nhiều đầu dò và sơ đồ mạch màu khác nhau), công tắc đánh lửa, bảng đồng hồ, màn hình hiển thị thông tin ắc quy và động cơ dẫn động, ắc quy lithium sắt phosphate với BMS, bộ sạc ắc quy, ổ cắm sạc, bộ chuyển đổi DC - DC, bảng đồng hồ, bộ điều khiển động cơ, cụm bướm ga điện tử, cơ cấu sang số, động cơ dẫn động, hộp số, trục truyền động, phanh đĩa bánh trước, phanh bột từ, bộ điều khiển lực căng bằng tay, bộ trợ lực có bơm, bơm chân không, bình chân không, ắc quy phụ 12V, hệ thống cài đặt lỗi không dây, máy tính bảng, khung di động (có bánh xe có khóa), hướng dẫn vận hành.
Phần mềm đào tạo
Phần mềm bao gồm bốn mô-đun: Cấu trúc tổng thể, Các bước vận hành, Nguyên lý cấu trúc, Phát hiện mạch.
Giới thiệu bốn mô-đun.
Cấu trúc tổng thể:
Bằng cách hiển thị mô hình 3D của thiết bị, học viên có thể tìm hiểu vị trí, mối quan hệ kết nối và cấu trúc của các thành phần. Nhấp vào các thành phần, phần giới thiệu liên quan sẽ được hiển thị.
Các bước vận hành:
Tổng cộng sáu thao tác. Giải thích cách sử dụng thiết bị và các vấn đề an toàn dưới dạng hoạt hình.
Nguyên lý cấu trúc:
Hiển thị cấu trúc và nguyên lý của từng thành phần trong pin, bộ sạc, bộ chuyển đổi, động cơ dẫn động, hộp số, hệ thống phanh, v.v.
Phát hiện mạch:
Sơ đồ mạch phù hợp với thiết bị, dữ liệu liên quan cũng đến từ và tương tự với thiết bị. Giao diện có thể phóng to, thu nhỏ, kéo và thả để học. Và nó có khả năng hiển thị động dòng điện.

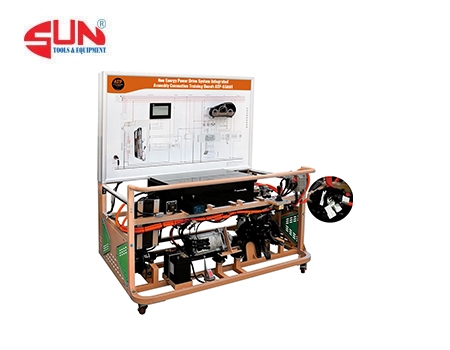

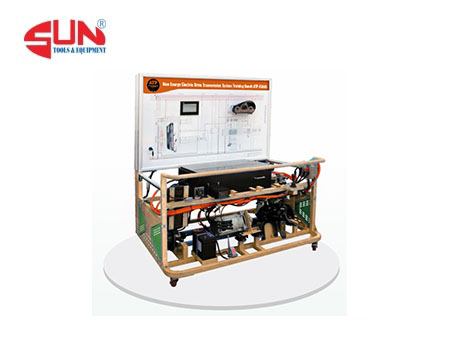

Hình sản phẩm Mô hình đào tạo động cơ và hộp số trên xe ô tô điện kèm phần mềm giảng dạy ATP-65005
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo động cơ và hộp số trên xe ô tô điện kèm phần mềm giảng dạy ATP-65005
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
