Mô hình đào tạo cảm biến thị giác cho xe tự hành ATP-99008
Thông tin sản phẩm
| Model sản phẩm |
ATP-99008 |
| Nhà sản xuất |
China |
Giới thiệu về sản phẩm
Mô hình đào tạo cảm biến thị giác được cấu thành từ các thành phần chính: camera đơn, camera 2 mắt (stereo), camera hồng ngoại, camera toàn cảnh 360°, nền tảng tính toán, bốn mô-đun hiển thị cấu tạo các loại camera phổ biến và hệ thống tương tác người‑máy.
Mô hình bao gồm hai trạm thực hành, có sơ đồ mạch điện và điểm thử tín hiệu. Trang bị màn hình cảm ứng 27 inch có chức năng trình chiếu không dây và giá đỡ camera điều chỉnh. Cho phép thực hành các nội dung như lắp ráp, gỡ lỗi, hiệu chuẩn, kiểm tra, phân tích dữ liệu, xác minh thuật toán và xử lý sự cố với các loại camera gắn trên xe, đồng thời hỗ trợ đào tạo các tính năng: cấu trúc nguyên lý, nhận diện người đi bộ, biển báo giao thông, tín hiệu giao thông, nhận diện làn đường, cảnh báo lệch làn, cảnh báo va chạm phía trước, tầm nhìn hồng ngoại ban đêm, xử lý dữ liệu điểm ảnh thị giác và chức năng toàn cảnh 360°.
Mô hình phù hợp cho giảng dạy và nghiên cứu cảm biến LIDAR trong lĩnh vực xe thông minh kết nối mạng.
Tính năng
Trình diễn nguyên lý hoạt động của camera đơn, camera 2 mắt, camera hồng ngoại và camera toàn cảnh 360°.
Hiển thị cấu tạo bên trong của các loại camera trên.
Phục dựng cấu trúc lắp đặt và chức năng thực tế trong xe thông minh.
Hỗ trợ thao tác lắp ráp các loại camera.
Hỗ trợ thao tác gỡ lỗi (debugging) cho các loại camera.
Hỗ trợ hiệu chuẩn cho các loại camera.
Có thể kiểm tra hiệu suất hoạt động.
Hỗ trợ phân tích dữ liệu thu được từ camera.
Hỗ trợ xác minh thuật toán xử lý hình ảnh.
Cho phép thiết lập và xử lý sự cố (như hỏng, chập, tín hiệu sai…).
Kiểm tra chức năng nhận diện người đi bộ, biển báo, tín hiệu giao thông và làn đường.
Kiểm tra chức năng cảnh báo lệch làn và cảnh báo va chạm phía trước.
Kiểm tra khả năng tầm nhìn hồng ngoại vào ban đêm.
Kiểm tra chức năng quan sát toàn cảnh 360°.
Thử nghiệm thực tế nhận diện làn đường, người đi bộ, biển báo… thông qua camera đơn.
Thử nghiệm nhận dạng vật cản và khoảng cách bằng thị giác sâu (deep vision) bao gồm làn đường, người, xe và biển báo.
Giao diện tương tác người‑máy sử dụng mô hình xe thật minh họa vị trí lắp đặt các loại camera và hiển thị giao diện nhận dạng theo thời gian thực.
Giao diện hiệu chuẩn cho phép hiệu chuẩn camera đơn, camera hồng ngoại và camera 2 mắt.
Hệ thống phần mềm cài lỗi thông minh, cho phép mô phỏng lỗi như đứt mạch, chập, tiếp xúc kém trên đường tín hiệu chính, đi kèm với chức năng đánh giá. Giáo viên và học viên sử dụng giao diện riêng biệt; mọi thao tác qua tablet không dây.
Phần mềm mô phỏng giảng dạy hỗ trợ hoạt hình 2D/3D giới thiệu phân loại, cấu tạo, nguyên lý, ứng dụng các thành phần của bàn đào tạo. Cho phép tháo lắp 3D tỉ lệ thực, phóng to, thu nhỏ, xoay 360° để quan sát bên trong thiết bị và nguyên lý hoạt động.
Thông số kỹ thuật cơ bản
- Camera trước (monocular):
Trường nhìn (lens): ≥ 100°
Cảm biến: AR0417 1.3MP RGGB
Độ phân giải tối thiểu: 1280 × 720
Tỷ lệ tín hiệu trên nhiễu (SNR): ≥ 120 dB
Dải động (Dynamic Range): ≥ 140 dB
Độ nhạy sáng: ≥ 1.8 V/lux·s @550 nm
Độ nhạy tối thiểu: ≥ 0.2 lux
Nguồn và giao diện: Fakra Z, giao tiếp GMSL, điện áp DC 5‑16 V, dòng 150‑200 mA
- Camera toàn cảnh (panoramic):
Lens trước 180°
Các thông số cảm biến, SNR, dải động, độ nhạy sáng, nguồn tương tự camera trước
- Camera hai mắt (binocular):
Cự ly nền (baseline): ≥ 12 cm
Tiêu cự lens: ≥ 8 mm
Dải động: ≥ 120 dB
Độ phân giải: ≥ 1280 × 720
Phạm vi đo khoảng cách: ≥ 3 m – 100 m
Đầu ra hình ảnh: YUV422
Trường nhìn (FOV): ngang ≥ 38°, dọc ≥ 21°
Góc nghiêng có thể điều chỉnh: 70°–90°
- Camera hồng ngoại (infrared):
Giao diện: GMSL
Độ phân giải: ≥ 640 × 512
Tiêu cự lens: ≥ 6.9 mm
FOV: ≥ 62° × 50°
Nguồn hoạt động: ≥ 12 V
Nhiệt độ làm việc: –40 °C đến +85 °C
Khoảng cách nhận dạng: ≥ 200 m
- Màn hình hiển thị:
Giao diện: HDMI, USB3.0, USB2.0, VGA, 2 cổng COM
Tốc độ làm mới: ≥ 60 Hz; Độ phân giải ≥ 1920 x 1080; Độ sáng ≥ 250 cd/m²; Tuổi thọ đèn nền ≥ 5000 h; Thời gian phản hồi ≥ 5 ms
Cảm ứng đa điểm; Tuổi thọ thao tác ≥ 35 triệu lần
Kết nối: Wi‑Fi + cổng mạng Gigabit
Nhiệt độ hoạt động: –10 °C đến 60 °C; Kích thước màn hình ≥ 27 inch
- Nền tảng xử lý (Computing Platform):
Đơn vị tính toán AI: 8 TOPS, Dual C66x (1.35 GHz) + C7x (1 GHz)
Mô-đun CAN: ≥ 16 (hỗ trợ CAN-FD)
Ethernet: 8 cổng 1 Gbps
RAM: 4 GB LPDDR4x; Dung lượng bộ nhớ: 32 GB eMMC
Đơn vị tính toán lõi: CPU 8 nhân 64-bit, AI 32 TOPS, RAM 32 GB, lưu trữ 32 GB eMMC, hỗ trợ NVMe SSD M.2 (mặc định 512 GB)
- Thông số khác:
Điện vào: AC 220 V
Nhiệt độ hoạt động: –10 °C đến 60 °C
Kích thước thiết bị: ≥ 1500 × 660 × 1430 mm (dài × rộng × cao)
Cấu hình cơ bản
1 camera đơn (monocular)
1 camera hai mắt (binocular)
1 camera hồng ngoại (infrared)
4 camera toàn cảnh (fish‑eye / panoramic)
1 nền tảng xử lý (computing platform)
1 màn hình cảm ứng 27 inch
1 bộ bàn đào tạo
1 bộ vải hiệu chuẩn 360°
Bộ biển báo giao thông
Bảng hiệu chuẩn vuông và bảng hiệu chuẩn kích thước 11 × 11

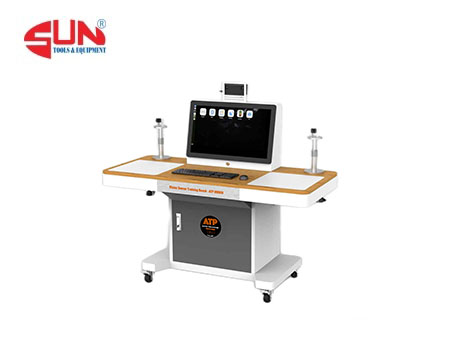

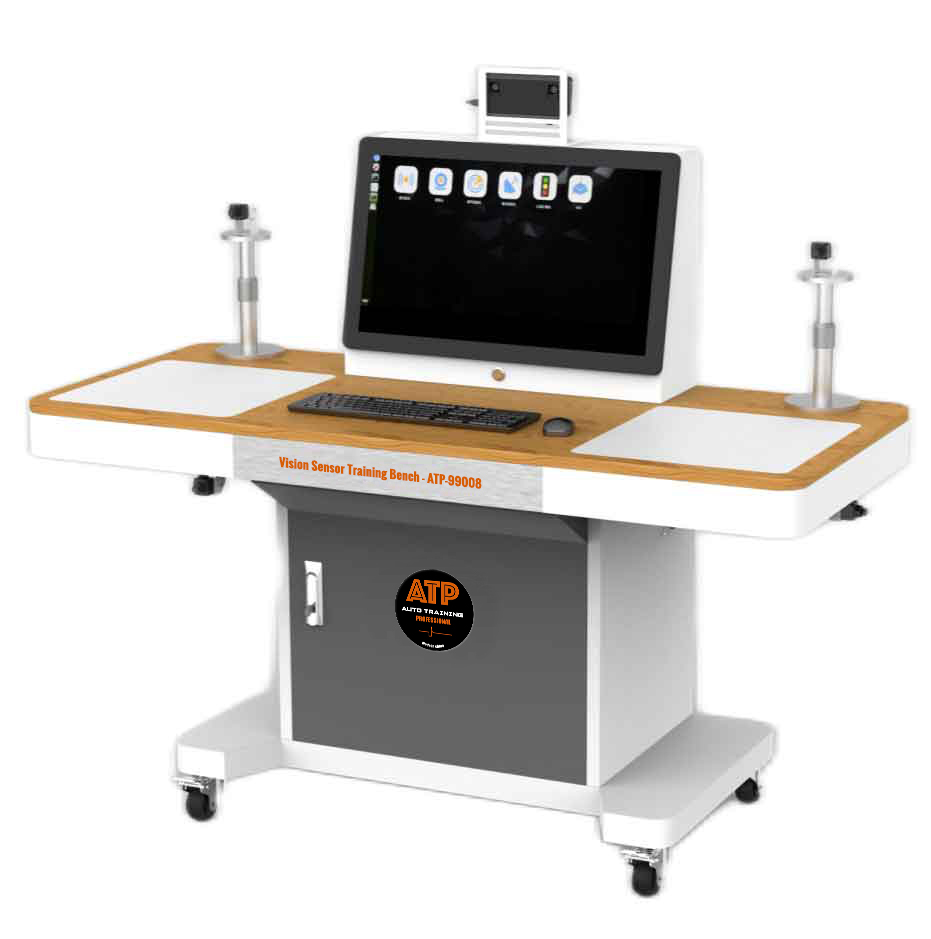

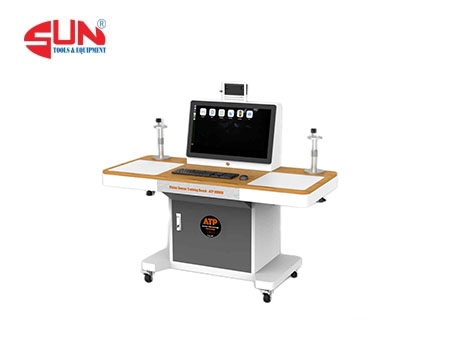

Hình sản phẩm Mô hình đào tạo cảm biến thị giác cho xe tự hành ATP-99008
Thông tin nhà sản xuất :
Công ty ATPEDU CO., LTD được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo cảm biến thị giác cho xe tự hành ATP-99008
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
