Mô hình đào tạo định vị và điều hướng cho xe tự hành ATP-99009
Thông tin sản phẩm
| Model sản phẩm |
ATP-99009 |
| Nhà sản xuất |
China |
Giới thiệu về sản phẩm
Mô hình đào tạo Định vị và Điều hướng bao gồm: anten định vị, anten 4G, thiết bị chủ điều hướng tích hợp, mô hình vệ tinh, hệ thống tương tác người–máy, cùng hai trạm thực hành.
Mô hình có sơ đồ mạch và đầu dò tín hiệu. Trang bị màn hình cảm ứng 27 inch có chiếu không dây và giá đỡ hỗ trợ điều chỉnh vô cấp, mô phỏng tư thế thân xe ở các hướng khác nhau.
Thiết kế phù hợp cho các hoạt động thực hành như: lắp ráp hệ thống điều hướng, gỡ lỗi, hiệu chuẩn, kiểm tra, phân tích dữ liệu, xác minh thuật toán, xử lý sự cố, cùng việc giảng dạy cấu trúc, nguyên lý định vị và tạo bản đồ hành trình. Phù hợp cho đào tạo và nghiên cứu hệ thống định vị kết hợp trong lĩnh vực xe kết nối thông minh.
Tính năng
Giải thích nguyên lý vận hành của hệ thống điều hướng kết hợp.
Hiển thị cấu tạo bên trong hệ thống điều hướng kết hợp.
Khôi phục cấu trúc và chức năng hệ thống định vị trên xe thông minh.
Thực hành lắp ráp hệ thống điều hướng.
Thực hành gỡ lỗi hệ thống định vị kết hợp.
Hiệu chuẩn kết hợp (fusion calibration) hệ thống điều hướng.
Kiểm tra hiệu suất định vị qua các hệ thống vệ tinh: GPS, BeiDou, GLONASS, Galileo.
Phân tích dữ liệu định vị.
Xác minh thuật toán định vị.
Thực hiện xử lý sự cố hệ thống điều hướng.
Thử nghiệm kiểm định vị trí bằng RTK (Real-Time Kinematic).
Kiểm tra chức năng định vị vệ tinh.
Kiểm tra định vị quán tính (inertial navigation).
Kiểm tra theo dõi hành trình (tracking function).
Giao diện người–máy minh họa vị trí lắp đặt hệ thống trên mô hình xe thật, hiển thị tư thế thân xe theo thời gian thực.
Module hiệu chuẩn cho phép cấu hình: hệ thống mạng‑quán tính đến hệ tọa độ xe, giá trị đòn tay từ anten đến trục bánh sau, baseline của hệ GNSS đến hệ tọa độ xe, cột anten định vị đến hệ tọa độ xe.
Chức năng cài đặt lỗi thông minh: mô phỏng các lỗi như đứt mạch, chập… Hệ thống đánh giá thông minh không dây, phân biệt giao diện giữa giáo viên (nhập đề kiểm tra) và học viên (trả lời) qua tablet.
Phần mềm mô phỏng giảng dạy: hoạt hình 2D/3D mô tả phân loại, cấu tạo, nguyên lý và ứng dụng các thành phần. Hỗ trợ tháo lắp 3D theo tỉ lệ thực, phóng to, thu nhỏ và xoay 360°, quan sát chi tiết cấu trúc và nguyên lý bên trong.
Thông số kỹ thuật cơ bản
- Hệ thống điều hướng kết hợp:
IMU (quán tính):
Con quay (gyro): MEMS, dải ±400 °/s, độ ổn định bias 6°/h
Gia tốc kế: ±8 g, bias ổn định 0.02 mg
Độ chính xác định vị:
RTK: 1 cm + 1 ppm
Đo đơn điểm (L1/L2): 1.2 m
Độ chính xác góc phương vị (attitude): 0.1° (baseline ≥ 2 m)
Giao tiếp: 3 × RS232, 1 × RJ45, 1 × CAN, 1 × Micro USB
Không dây: Wi‑Fi (802.11 b/g/n); 4G (GSM/GPRS/EDGE 900/1800 MHz; UMTS/HSPA+ 850/900/2100 MHz; LTE 800/1800/2600 MHz)
Performance RTK khi ngắt tín hiệu:
Ngắt 0 s: độ chính xác vị trí 0.02 m, vận tốc 0.02 m/s
Ngắt 10 s: vị trí 0.50 m, vận tốc 0.06 m/s
Ngắt 60 s: vị trí 5.80 m, vận tốc 0.30 m/s
- Màn hình hiển thị:
Giao diện: HDMI, USB3.0, USB2.0, VGA, COM ×2
Tốc độ làm mới: 60 Hz; Độ phân giải: ≥ 1920×1080; Độ sáng: ≥ 250 cd/m²; Tuổi thọ đèn nền ≥ 5000 h; Thời gian phản hồi: 5 ms
Cảm ứng đa điểm, tuổi thọ ≥ 35 triệu lần chạm; Nhiệt độ vận hành: –10 °C đến 60 °C
Máy tính: CPU i3‑8145U, RAM 4 GB, ổ cứng 256 GB, màn hình 27″ inch
Kích thước máy: 1500 × 660 × 1400 mm (Dài × Rộng × Cao)
Điện vào: AC 220 V; Nhiệt độ làm việc: –10 °C đến 60 °C
Cấu hình cơ bản
01 bộ phát tín hiệu GPS trong nhà (indoor GPS signal transponder)
02 anten định vị
01 anten 4G
01 thẻ IoT 4G
01 thiết bị điều hướng quán tính tích hợp (combined inertial navigation host)
01 màn hình cảm ứng 27 inch
01 mô hình vệ tinh BeiDou/GPS

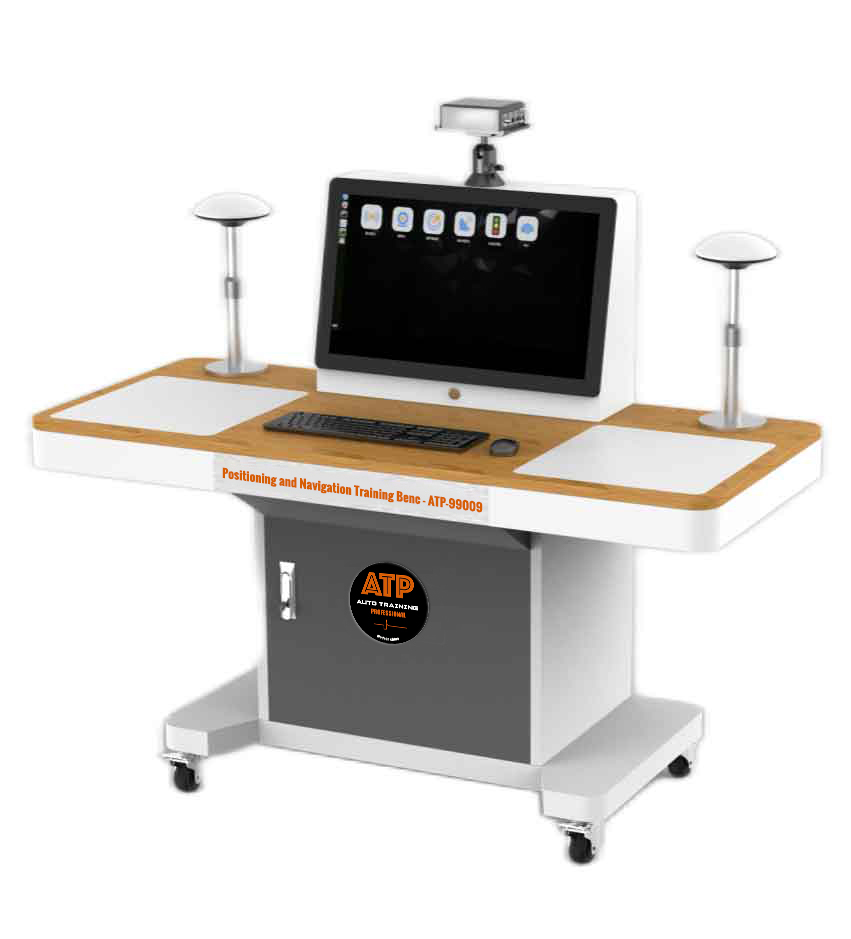

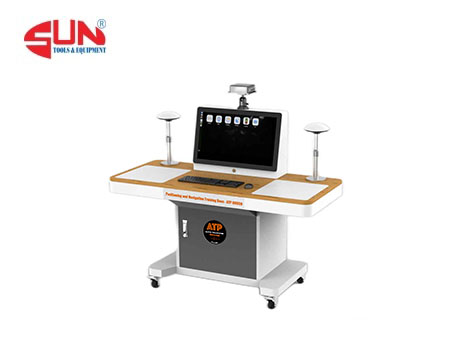

Hình sản phẩm Mô hình đào tạo định vị và điều hướng cho xe tự hành ATP-99009
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo định vị và điều hướng cho xe tự hành ATP-99009
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
