Mô hình đào tạo lắp đặt vận hành cảm biến cho xe tự hành ATP – 99023
Thông tin sản phẩm
| Model sản phẩm |
ATP-99023 |
| Nhà sản xuất |
China |
Giới thiệu về Sản phẩm
Mô hình đào tạo lắp đặt và vận hành cảm biến thông minh là một thiết bị đặc biệt, có thể được sử dụng cho việc giảng dạy lý thuyết, đào tạo và đánh giá dựa trên tiêu chuẩn đánh giá thử nghiệm xe kết nối.
Mô hình đào tạo được trang bị radar sóng milimet, radar siêu âm, LIDAR, camera xe, kết hợp định vị và vẽ sơ đồ quy trình đấu dây mạch của các loại cảm biến khác nhau để thực hiện các chức năng giới thiệu nguyên lý, hiển thị cấu trúc, lắp ráp, đấu dây, vận hành, chẩn đoán lỗi, kiểm tra dữ liệu và đánh giá.
Mô hình đào tạo cũng được trang bị một máy tính xách tay chuyên dụng để cài đặt trình điều khiển gốc của nhà máy và phần mềm gỡ lỗi của cảm biến thông minh, thuận tiện cho việc phát hiện chất lượng cảm biến thông minh và xác định các model và loại giao diện của các cảm biến thông minh khác nhau.
Nó giúp sinh viên dễ dàng nắm vững khả năng lắp đặt và vận hành, phân tích lỗi và khả năng xử lý. Phù hợp với nhu cầu giảng dạy để kiểm tra và đánh giá cảm biến thông minh của ô tô kết nối thông minh.
Tính năng
Mô-đun camera: được trang bị sơ đồ mạch camera, học sinh có thể kết nối mạch camera với sơ đồ mạch, thực hiện cài đặt trình điều khiển và kiểm tra chất lượng camera thông qua thiết bị đầu cuối PC. Theo tài liệu quy trình, camera có thể được lắp đặt trên xe giảng dạy kết nối mạng thông minh để đánh giá giảng dạy.
Mô-đun radar sóng milimet: được trang bị sơ đồ mạch radar sóng milimet, học sinh có thể kết nối mạch radar sóng milimet theo sơ đồ mạch, thực hiện cài đặt trình điều khiển và kiểm tra chất lượng radar sóng milimet thông qua thiết bị đầu cuối PC. Theo tài liệu quy trình, radar sóng milimet có thể được lắp đặt trên xe giảng dạy kết nối mạng thông minh để đánh giá giảng dạy. 3. Mô-đun Lidar: được trang bị sơ đồ mạch LIDAR, học sinh có thể kết nối mạch LIDAR với sơ đồ mạch, thực hiện cài đặt trình điều khiển và kiểm tra chất lượng LIDAR thông qua thiết bị đầu cuối PC. Theo tài liệu quy trình, LIDAR có thể được lắp đặt trên xe giảng dạy kết nối mạng thông minh để đánh giá giảng dạy.
3. Mô-đun radar siêu âm: được trang bị sơ đồ mạch radar siêu âm, học sinh có thể kết nối mạch radar siêu âm với sơ đồ mạch, thực hiện cài đặt trình điều khiển và kiểm tra chất lượng radar siêu âm thông qua thiết bị đầu cuối PC. Theo tài liệu quy trình, radar siêu âm có thể được lắp đặt trên xe giảng dạy kết nối thông minh để đánh giá giảng dạy.
4. Mô-đun dẫn đường quán tính kết hợp GPS: được trang bị sơ đồ mạch dẫn đường quán tính kết hợp GPS, học sinh có thể kết nối mạch radar quán tính kết hợp GPS với sơ đồ mạch, thực hiện cài đặt trình điều khiển và kiểm tra chất lượng radar quán tính kết hợp GPS thông qua thiết bị đầu cuối PC. Theo tài liệu quy trình, dẫn đường quán tính kết hợp GPS có thể được lắp đặt trên xe giảng dạy kết nối thông minh để đánh giá giảng dạy.
Thông số kỹ thuật
Kích thước thiết bị (mm): tối thiểu 1600 x 800 x 1700 (dài x rộng x cao)
1. Cảm biến LIDAR.
Góc nhìn ngang: 360°.
Góc nhìn dọc: 31° (-16° ~ +15°)
Đo khoảng cách: 0,3~80m (độ phản xạ 10%)
Độ chính xác đo khoảng cách: ±5cm (0,3~1m), ±2cm (1~80m)
Kênh đo khoảng cách: 16 đường
Cung cấp đầu ra dữ liệu Ethernet 100 megabit, bao gồm khoảng cách, góc quay, độ phản xạ và các thông tin khác
Nhiệt độ hoạt động đáp ứng: -20℃ -65℃
Điện áp làm việc: 9-32V
Cấp độ bảo vệ: tối thiểu IP67
2. Cảm biến radar sóng milimet tầm trung.
Tần số hoạt động: 77GHz
Chế độ điều chế: FMCW
Công suất phát: 10dBm
Phạm vi đo khoảng cách: 1m~160m
Độ chính xác đo khoảng cách: ≤0.3m
Phạm vi tốc độ: 180km/h
Độ chính xác đo tốc độ: <0.5km/h
Số lượng mục tiêu phát hiện tối đa: ≥30
Phạm vi bao phủ phương vị tối đa: 45°
Phạm vi bao phủ góc nghiêng: ±5°
Chu kỳ phát hiện: 50ms
Công suất tiêu thụ: 7W
Trọng lượng: ≤300g
Chỉ số chống nước: IP67
3. radar siêu âm.
Khoảng cách phát hiện: 0.1m - 3.5m.
Độ chính xác khoảng cách phát hiện: ±5cm.
Đầu dò tích hợp đầu ra dữ liệu nối tiếp RS232.
Nhiệt độ hoạt động: -40°C - 85°C.
Điện áp hoạt động: 9-16V.
Cấp độ bảo vệ: IP67.
4. máy ảnh.
Loại ống kính: Fisheye
Phim ảnh: IMX291 (1/2.8 inch)
Số điểm ảnh hiệu dụng tối đa không nhỏ hơn: 1920 (H) * 1080 (V)
Tỷ lệ tín hiệu nhiễu: 42dB
Dải tương phản: 72dB
Độ nhạy sáng: 1.8V/lux-sec@550nm
Độ sáng tối thiểu: 0.2lux
Loại giao diện: USB 3.0 tốc độ cao
Các thông số có thể điều chỉnh: độ sáng, độ tương phản, độ bão hòa màu, sắc độ, độ sắc nét, gamma, cân bằng trắng, độ tương phản đèn nền, độ phơi sáng
Nguồn điện và giao diện: USB BUS POWER 8P-3.0mm socket
Điện áp: DC5V
Dòng điện: 150mA-200mA
5. thiết bị định vị GPS kết hợp.
Theo dõi tín hiệu GNSS: GPSL1&L2, GLONASS, GALILEO, BEIDOU, SBAS, DGPS, RTK
Độ chính xác tốc độ: 0,03 m/giây RMS
Tốc độ đầu ra: dữ liệu dẫn đường kết hợp 1-200 Hz
Độ chính xác định vị ngang: ±1,2 m RMS L1&L2, ±0,4 m RMS DGPS, 0,01+1ppm RMS RTK
Độ chính xác hướng: 0,1°
6. Máy tính xách tay
Dòng CPU: i5 trở lên
Số lõi/luồng: lõi tứ trở lên
Dung lượng bộ nhớ: 6GB trở lên
Dung lượng ổ cứng: 256GB trở lên
Dung lượng bộ nhớ video: 2GB trở lên
1 giao diện Ethernet
1 giao diện HDMI HD
2 giao diện USB trở lên

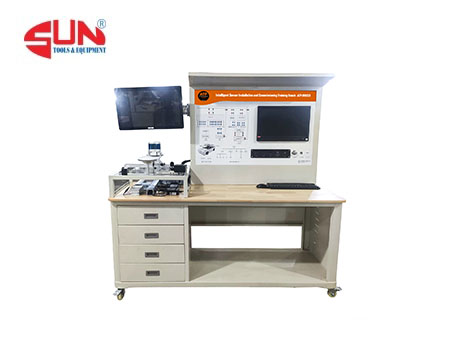

Hình sản phẩm Mô hình đào tạo lắp đặt vận hành cảm biến cho xe tự hành ATP – 99023
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo lắp đặt vận hành cảm biến cho xe tự hành ATP – 99023
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
