Mô hình đào tạo radar siêu âm APA và UPA cho xe tự hành ATP-99005
Thông tin sản phẩm
| Model sản phẩm |
ATP-99005 |
| Nhà sản xuất |
China |
Giới thiệu về sản phẩm
Mô hình đào tạo cảm biến siêu âm bao gồm radar siêu âm APA, radar siêu âm UPA, máy chủ radar siêu âm, nền tảng tính toán, máy phân tích CAN, mô-đun hiển thị radar siêu âm, hệ thống tương tác người-máy, v.v.
Mô hình được trang bị hai trạm vận hành, vẽ sơ đồ mạch và lắp đặt các đầu cuối phát hiện tín hiệu, màn hình cảm ứng 27 inch có chức năng chiếu màn hình không dây và giá đỡ radar siêu âm.
Mô hình có thể thực hiện các bài đào tạo như lắp ráp radar siêu âm, gỡ lỗi, hiệu chuẩn, kiểm tra, phân tích dữ liệu, xác minh thuật toán và xử lý sự cố để thực hiện giảng dạy nguyên lý cấu trúc của radar siêu âm, nhận biết và phát hiện chướng ngại vật, hỗ trợ chuyển làn, giám sát điểm mù và các chức năng khác.
Tính năng
Trình bày nguyên lý hoạt động của radar siêu âm APA và UPA.
Trình bày cấu trúc bên trong của radar siêu âm APA và UPA.
Khôi phục bố cục cấu trúc và chức năng của radar siêu âm APA và UPA trên các phương tiện kết nối thông minh.
Có thể lắp ráp radar siêu âm APA và UPA.
Có thể gỡ lỗi radar siêu âm APA và UPA.
Có thể hiệu chuẩn radar siêu âm APA và UPA.
Có thể kiểm tra hiệu suất của radar siêu âm APA và UPA.
Có thể phân tích dữ liệu của radar siêu âm APA và UPA.
Có thể xác minh thuật toán của radar siêu âm APA và UPA.
Có thể thiết lập xử lý sự cố radar siêu âm APA và UPA.
Có thể thực hiện gỡ lỗi, hiệu chuẩn và kiểm tra chức năng cảnh báo va chạm phía trước.
Có thể thực hiện gỡ lỗi, hiệu chuẩn và kiểm tra chức năng cảnh báo va chạm phía sau.
Có thể thực hiện gỡ lỗi, hiệu chuẩn và kiểm tra các chức năng phụ trợ chuyển làn.
Có thể thực hiện gỡ lỗi, hiệu chuẩn và kiểm tra các chức năng phụ trợ chuyển làn.
Tương tác giữa người và máy tính sử dụng giao diện đồ họa, mô hình xe thật được sử dụng để hiển thị trực quan vị trí lắp đặt 12 radar siêu âm trên xe kết nối mạng thông minh, đồng thời hiển thị giao diện đo khoảng cách và phạm vi cảm biến.
Giao diện tương tác giữa người và máy tính có mô-đun hiệu chuẩn, qua đó radar siêu âm có thể được hiệu chuẩn cho khoảng cách đo tối đa và tối thiểu cũng như phạm vi kích hoạt báo động.
Với chức năng đánh giá và thiết lập lỗi thông minh, có thể thiết lập các lỗi hở mạch, ngắn mạch, thỉnh thoảng, tiếp xúc kém, kết nối ngược đường dây CAN và các lỗi khác với mạch tín hiệu chính.
Cung cấp các tài nguyên giảng dạy phù hợp như nguyên lý cấu trúc cảm biến siêu âm APA và UPA, lắp ráp gỡ lỗi và kiểm tra hiệu chuẩn, bao gồm PPT, bài giảng vi mô, hoạt hình, video vận hành và danh sách nhiệm vụ.
Thông số kỹ thuật
1. Radar siêu âm APA
Tần số trung tâm: 40 ± 1.0kHz
Góc chùm tia (-6dB): 75 ± 10 độ
Thời gian dư chấn: dưới 0.8ms
Điện dung tĩnh: 2000 ± 15% (pf@120Hz25℃)
Điện áp đầu vào: ≤ 140 Vp-p
Nhiệt độ hoạt động: -40 đến +80℃
2. Radar siêu âm UPA
Tần số trung tâm: 40 ± 1.0kHz
Áp suất âm thanh phát ra: dB/30cm/10V sóng sin ≥ 100
Độ nhạy máy thu: dB/v/μbar ≥ -74
Góc chùm tia: Ngang: 120° Dọc: 60°
Thời gian dư chấn: dưới 0.8ms
Điện dung tĩnh: 2000 ± 10% (pf@120Hz25℃)
Điện áp đầu vào: ≤ 140 Vp-p
Nhiệt độ hoạt động: -40 đến +80℃
Loại cổng kết nối: XH.2P
3. Màn hình hiển thị
Giao diện: ≥ HDMI, USB 3.0, USB 2.0, VGA, cổng COM * 2
Tần số quét: ≥ 60Hz
Độ phân giải: ≥ 1280 × 1024
Độ sáng màn hình: ≥ 250cd/m²
Tuổi thọ đèn nền: ≥ 5000 giờ
Thời gian phản hồi: ≥ 5ms
Kiểu cảm ứng: Cảm ứng đa điểm
Tần số cảm ứng: ≥ 35 triệu lần
Nhiệt độ hoạt động: -10℃ -60℃
Bộ xử lý: ≥ I3-8145U
Bộ nhớ hoạt động: ≥ 4GB
Ổ cứng: ≥ 256GB
Kích thước thông số kỹ thuật: ≥ 27 inch
4. Điện áp đầu vào: ≥ AC220V
5. Nhiệt độ hoạt động: -10℃~60℃
6. Kích thước thiết bị: ≥ dài 1500 * rộng 660 * cao 1310
Cấu hình cơ bản
Bốn radar siêu âm APA, tám radar siêu âm UPA, một radar chủ, một bảng hiển thị radar siêu âm, một màn hình 27 inch, một máy phân tích CAN, một còi báo động, một bộ bảng cài đặt lỗi, hai tấm in, một tấm PVC, một tấm xốp 15CM * 20CM * 10mm, một tấm nhựa 15CM * 20CM * 2mm.

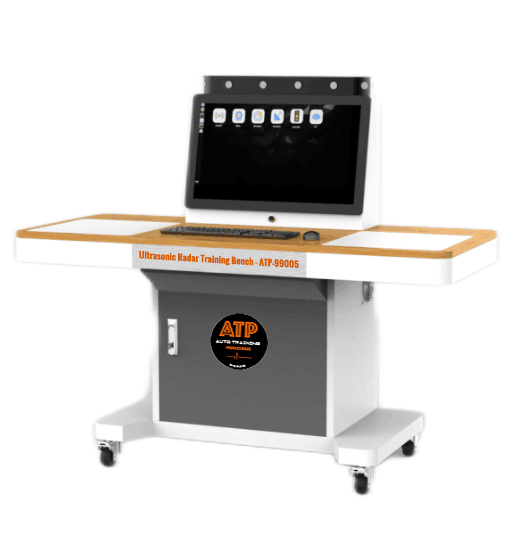

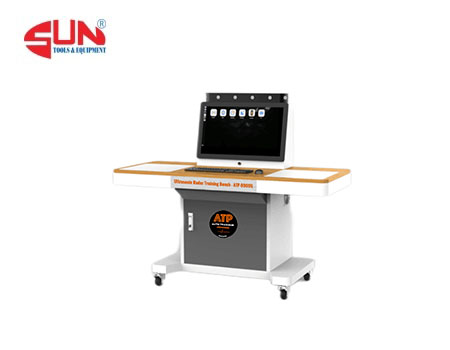

Hình sản phẩm Mô hình đào tạo radar siêu âm APA và UPA cho xe tự hành ATP-99005
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo radar siêu âm APA và UPA cho xe tự hành ATP-99005
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
