Mô hình đào tạo radar sóng milimet 77Ghz và 24Ghz cho xe tự hành ATP-99006
Thông tin sản phẩm
| Model sản phẩm |
ATP-99006 |
| Nhà sản xuất |
China |
Giới thiệu về sản phẩm
Mô hình đào tạo Radar sóng milimet bao gồm radar sóng milimet 77 GHz, radar 24 GHz, nền tảng máy tính, thiết bị phân tích dữ liệu CAN, mô-đun mô phỏng cấu tạo radar phổ biến và hệ thống tương tác người‑máy.
Sản phẩm trang bị hai bàn thao tác thực hành, đi kèm sơ đồ mạch điện và đầu nối tín hiệu. Tại bàn còn có màn hình cảm ứng 27‑inch tích hợp chức năng truyền hình ảnh không dây và giá đỡ cài đặt radar sóng milimet.
Người học có thể thực hành lắp ráp, điều chỉnh, hiệu chuẩn, kiểm tra, phân tích dữ liệu, xác thực thuật toán và khắc phục sự cố radar sóng milimet nhằm phục vụ mục tiêu đào tạo về cấu tạo, nguyên lý cảm biến chướng ngại vật, đo khoảng cách, phát hiện vùng chết, điều khiển hành trình thích ứng, hỗ trợ chuyển làn, phanh khẩn cấp tự động… Phù hợp cho việc giảng dạy và nghiên cứu các chuyên ngành liên quan đến cảm biến xe thông minh kết nối mạng.
Tính năng
Trình diễn nguyên lý hoạt động của radar 24 GHz và 77 GHz
Mô phỏng cấu trúc bên trong của các radar
Tái tạo sắp xếp và chức năng radar trên xe kết nối mạng thông minh
Cho phép thực hiện thao tác lắp đặt radar
Thực hành điều chỉnh (debugging) radar
Thực hành hiệu chuẩn radar
Kiểm tra hiệu suất radar
Phân tích dữ liệu từ radar
Xác minh thuật toán radar
Thiết lập tình huống sự cố để thực hành khắc phục
Hiệu chuẩn và kiểm tra tính năng Adaptive Cruise Control (hỗ trợ hành trình thích ứng)
Hiệu chuẩn và kiểm tra tính năng Automatic Emergency Braking (phanh khẩn cấp tự động)
Hiệu chuẩn và kiểm tra tính năng Lane Change Assist (hỗ trợ chuyển làn)
Hiệu chuẩn và kiểm tra tính năng Blind Zone Warning (cảnh báo vùng chết)
Giao diện đồ họa tương tác: mô hình xe thực tế hiển thị vị trí lắp đặt radar, cùng chỉ số khoảng cách và vùng cảm biến theo thời gian thực
Giao diện hiệu chuẩn cho phép thiết lập khoảng cách tối đa/tối thiểu đo và vùng kích hoạt cảnh báo
Phần mềm thiết lập lỗi và đánh giá tự động tích hợp hệ điều hành Android & Windows, kết nối không dây. Giáo viên sẽ sử dụng giao diện dành cho người tạo đề kiểm tra, sinh viên sẽ sử dụng giao diện trả lời trên tablet. Tất cả thực hiện qua mạng Wi‑Fi.
Phần mềm giảng dạy mô phỏng: mô phỏng 2D/3D, giới thiệu phân loại, cấu trúc, nguyên lý và ứng dụng thành phần radar. Cho phép mô phỏng tháo rời và lắp ráp theo tỷ lệ thực tế với khả năng phóng to, thu nhỏ, xoay 360°.
Thông số kỹ thuật
- Radar 77 GHz
Khoảng cách phát hiện: 0.2–250 m (xa), 0.2–70 m/100 m (cận/la phương xa), 0.2–20 m (gần)
Độ phân giải: 1.79 m (xa), ~0.39 m (gần, tĩnh)
Độ chính xác đo khoảng cách: ±0.4 m (xa), ±0.1 m (gần)
Độ chính xác tốc độ: ±0.1 km/h
Độ chính xác góc phương vị: ≤±0.1° tại 0°, ±1° tại ±45°, ±5° tại ±60° (tùy cự ly)
- Radar 24 GHz
Tần số phát: 24–24.2 GHz
Công suất phát: ≥20 dBm (EIRP)
Tốc độ cập nhật dữ liệu: ≥20 Hz
Phạm vi đo khoảng cách: xe du lịch 0.1–30 m; người đi bộ 0.1–20 m
Độ chính xác khoảng cách: ≥0.1 m
Phạm vi tốc độ: –16 đến 16 m/s
Độ phân giải tốc độ: 0.24 m/s
Theo dõi cùng lúc: tối đa 8 mục tiêu
Điện áp làm việc: 6–32 V; độ bảo vệ: IP66; nhiệt độ hoạt động –40 °C đến +85 °C
- Màn hình hiển thị
Giao thức: HDMI, USB3.0, USB2.0, VGA, 2 cổng COM
Tốc độ làm tươi: ≥60 Hz; Độ phân giải: ≥1280×1024; Độ sáng: ≥250 cd/m²; Thời gian phản hồi: ≥5 ms
Loại cảm ứng: đa điểm; chu kỳ cảm ứng: ≥35 triệu lần; Tương thích hoạt động: –10 °C đến 60 °C
CPU: ≥i3‑8145U; RAM: ≥4 GB; Ổ cứng: ≥256 GB; Kích thước màn hình: ≥27 inch
- Khác
Điện áp cấp: AC 220 V
Nhiệt độ hoạt động: –10 °C đến 60 °C
Kích thước mô hình đào tạo: 1500 × 800 × 1200 mm (dài × rộng × cao)
Cấu hình cơ bản
Radar sóng milimet 77 GHz ×1
Radar sóng milimet 24 GHz ×1
Nền tảng máy tính công nghiệp ×1
Màn hình cảm ứng 27‑inch ×1
Thiết bị phân tích CAN ×1
Bàn thực hành đào tạo ×1
Mô-đun giải phẫu radar ×1
Tấm phản xạ radar góc ×1
Thước đo góc kỹ thuật số, thước laser đo khoảng cách

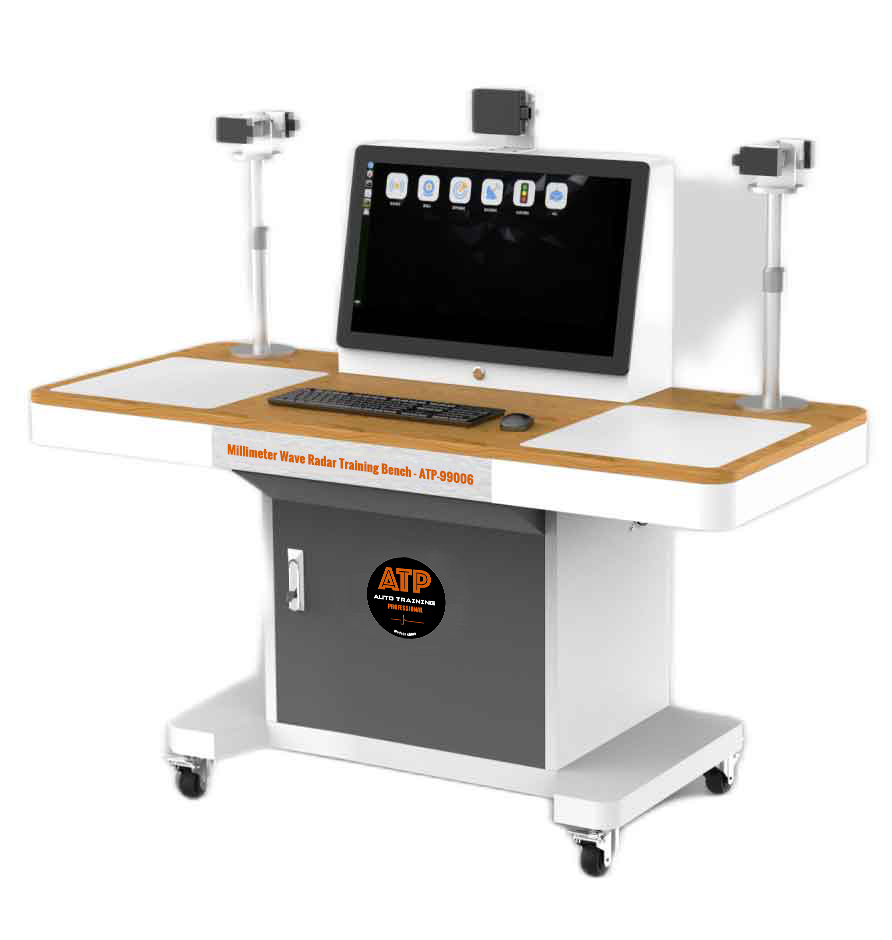

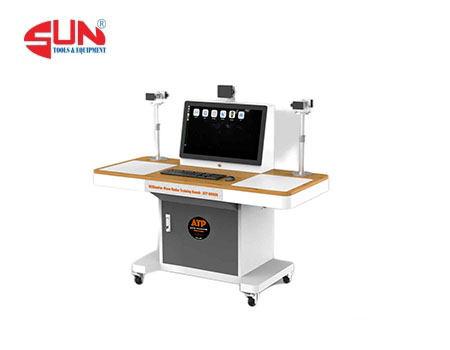

Hình sản phẩm Mô hình đào tạo radar sóng milimet 77Ghz và 24Ghz cho xe tự hành ATP-99006
