Mô hình đào tạo radar sóng millimet cho xe tự hành ATP – 99021
Thông tin sản phẩm
| Model sản phẩm |
ATP-99021 |
| Nhà sản xuất |
China |
Link tìm hiểu Radar sóng milimet cho xe tự lái là gì ?
Giới thiệu về Sản phẩm
Mô hình đào tạo radar sóng milimet bao gồm radar sóng milimet 77GHz, radar sóng milimet 24GHz và được hiển thị bằng phương pháp phân tích nổ và mô hình 3D.
Thông qua việc giảng dạy nguyên lý radar sóng milimet để bồi dưỡng sự hiểu biết và sử dụng radar sóng milimet cho học viên, mô hình đào tạo cũng có thể thực hiện tháo rời, nhận thức cấu trúc và kiểm tra bảo dưỡng radar sóng milimet, nhằm đạt được mục đích giảng dạy và đào tạo.
Tính năng
Hiểu nguyên lý hoạt động của radar sóng milimet.
Hiểu sự khác biệt giữa radar sóng milimet 24GHZ và radar sóng milimet 77GHZ.
Có khả năng thực hiện việc tháo rời và lắp ráp radar sóng milimet.
Tháo rời và cố định radar sóng milimet, trình bày cấu trúc bên trong của radar sóng milimet theo dạng bóc tách và đánh dấu các bộ phận cấu thành.
Thông số cơ bản
1. Radar sóng milimet 77GHZ
Tần số hoạt động: 77GHz
Chế độ điều chế: FMCW
Phạm vi đo khoảng cách: 0,20~40m (120°)
Độ phân giải đo khoảng cách: điểm mục tiêu, không theo dõi 0,2m
Độ chính xác đo khoảng cách: điểm mục tiêu, không theo dõi ±0,10m
Phạm vi đo góc: 120°
Độ chính xác góc: điểm mục tiêu, không theo dõi ±0,5°
Phạm vi tốc độ: ±18m/s (- nghĩa là xa mục tiêu, + nghĩa là gần mục tiêu)
Độ phân giải tốc độ: điểm mục tiêu, không theo dõi ±0,58m/s
Độ chính xác tốc độ: điểm mục tiêu, không theo dõi ±0,3 m/s
Số kênh ăng-ten: 2TX/4RX=8 kênh
Thời gian chu kỳ: 33ms
Độ cao chùm tia: -6dB 14°
Chùm tia phương vị: -6dB 112
2. Radar sóng milimet 24GHZ
Tần số phát: 24-24,2GHz
Công suất phát: (EIRP) 20dBm
Tốc độ cập nhật: 20 Hz
Phạm vi đo khoảng cách: Xe khách 0,1-30 m
Phạm vi đo khoảng cách: Người đi bộ 0,1-20 m
Độ chính xác đo khoảng cách: 0,1 m
Phạm vi tốc độ: -16-16 m/s
Độ phân giải tốc độ: 0,24 m/s
Số lượng mục tiêu theo dõi đồng thời: 8 mục tiêu
Điện áp hoạt động: 6-32V
Cấp độ bảo vệ: IP66
Nhiệt độ hoạt động: -40-85℃
Cấu hình cơ bản
1 radar sóng milimet 77GHz, 1 radar sóng milimet 24GHz, 1 khung nhôm, 1 bảng

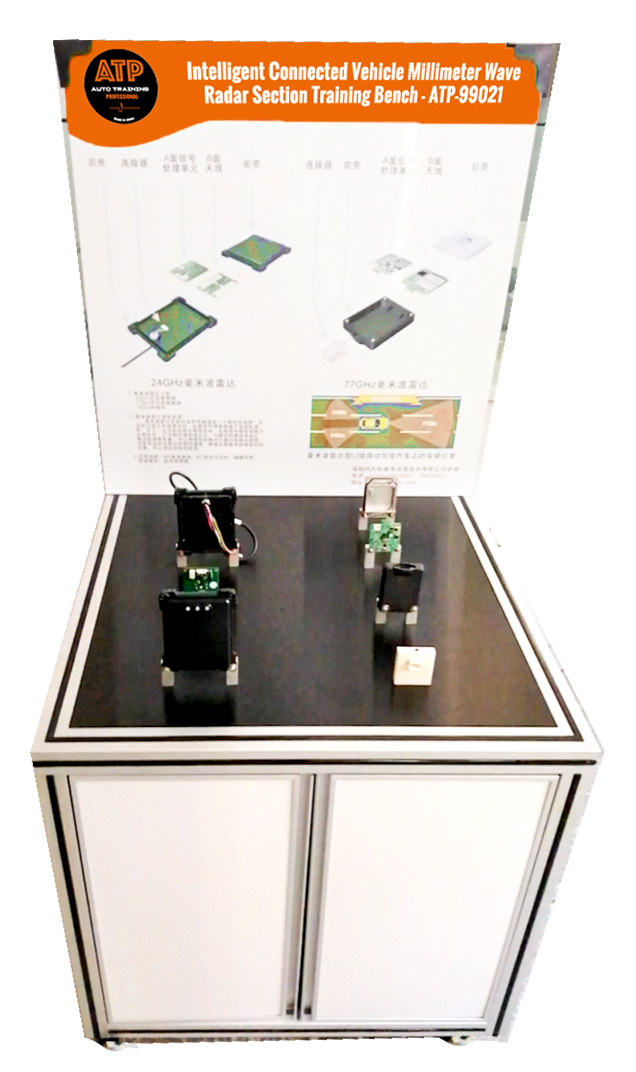

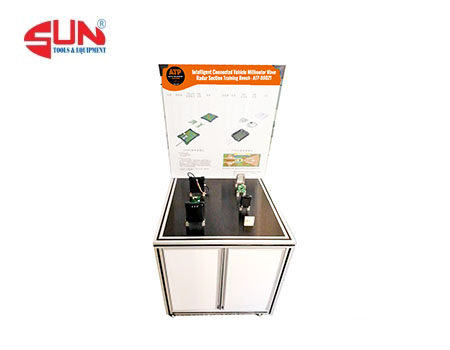

Hình sản phẩm Mô hình đào tạo radar sóng millimet cho xe tự hành ATP – 99021
Thông tin nhà sản xuất :
ATP được thành lập vào năm 2003 có trụ sở chính tại Tòa nhà Tairan, Quận Futian, trung tâm Thâm Quyến và nhà máy đặt tại Thị trấn Dayun Al, Phố Henggang, Quận Longgang, Thâm Quyến chuyên sản xuất mô hình dạy nghề ôtô như Mô hình đào tạo radar sóng millimet cho xe tự hành ATP – 99021
Không chỉ là một công ty công nghệ cao, công ty còn tập trung vào phát triển các nguồn tài nguyên giáo dục phần mềm & phần cứng, dịch vụ giảng dạy giáo dục mà còn là một doanh nghiệp quốc tế cung cấp các giải pháp giảng dạy phần mềm và phần cứng cho người dùng trên toàn thế giới.
Sau hơn 20 năm tích lũy kỹ thuật, ATP có một hệ thống giảng dạy độc đáo và các nguồn tài nguyên giáo trình kỹ thuật số khổng lồ. Các sản phẩm và giải pháp giảng dạy bao gồm các loại xe năng lượng mới, xe nhiên liệu truyền thống, xe kết nối mạng thông minh, internet công nghiệp, sản xuất thông minh, máy móc xây dựng, xe thương mại và các lĩnh vực chuyên môn khác.
Thông qua hơn 30 văn phòng tiếp thị và hậu mãi trên toàn quốc, ATP đã phục vụ gần 3.000 trường cao đẳng và đại học tại Trung Quốc và cung cấp dịch vụ giảng dạy cho hơn 300 trường học tại hơn 50 quốc gia và khu vực ở nước ngoài.
Nhìn về tương lai, ATP cam kết xây dựng một nền tảng sinh thái giáo dục thông minh, tạo ra các nguồn tài nguyên giáo dục chất lượng cao và làm cho việc giảng dạy hiệu quả hơn.
